Imágenes de las piezas principales de la excavadora CAT 306E usada

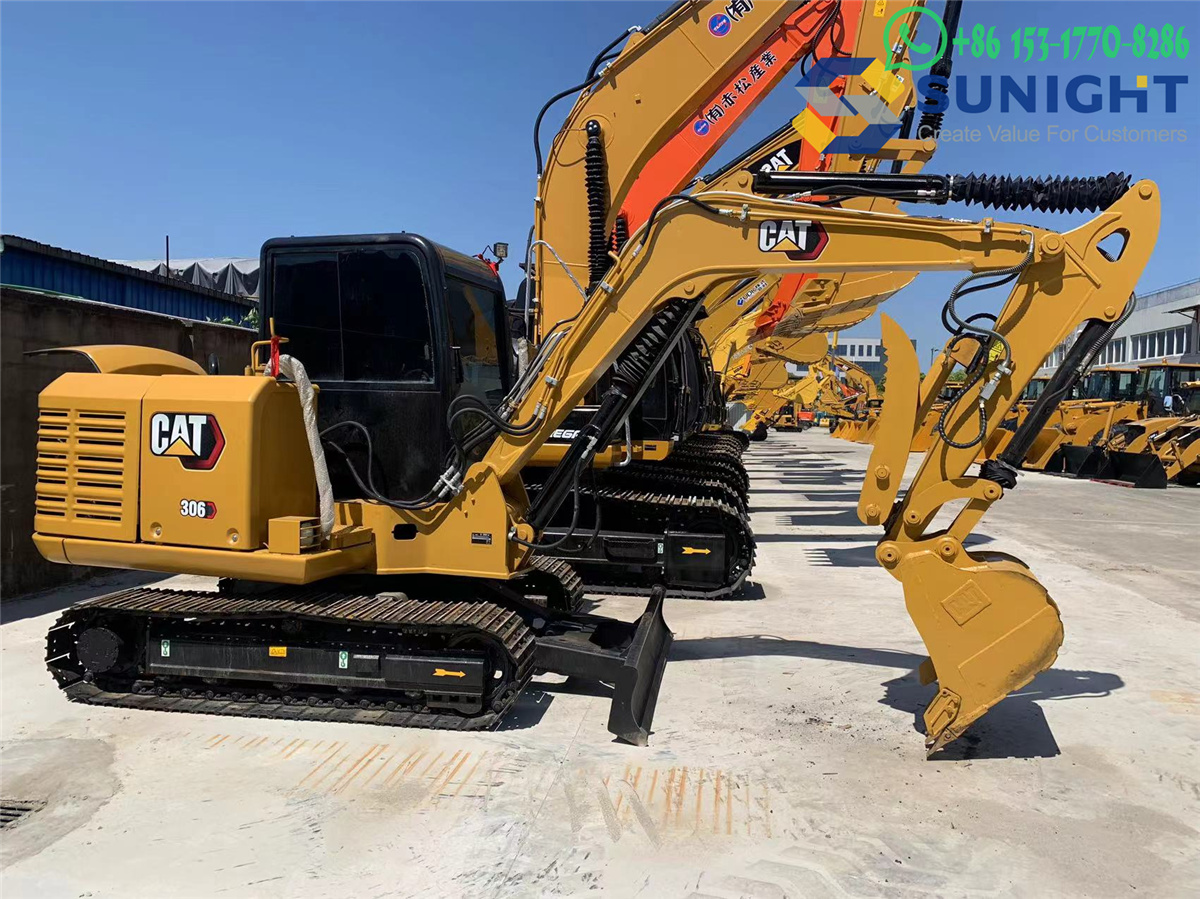

La CAT 306E es una excavadora hidráulica compacta fabricada por Caterpillar, diseñada para ofrecer versatilidad, eficiencia de combustible y facilidad de operación en espacios reducidos. A continuación, se presentan las piezas principales de la CAT 306E:

1. Motor

• Modelo: Normalmente equipada con un motor Cat C3.3B.
• Potencia de salida: Aproximadamente 55 hp (41 kW).
• Sistema de refrigeración: Incluye radiador, enfriador de aceite y enfriador de aceite hidráulico para mantener temperaturas óptimas del motor y del fluido hidráulico.

2. Sistema hidráulico

• Bomba hidráulica: Una bomba de pistón de desplazamiento variable que proporciona flujo para las funciones de la pluma, el brazo, el cucharón y el giro.
• Válvula de control hidráulico: Distribuye el fluido hidráulico a los diversos cilindros hidráulicos, controlando el movimiento de la máquina y el funcionamiento del implemento.
• Cilindros hidráulicos: Los cilindros de la pluma, el brazo, el cucharón y el giro controlan el movimiento.
• Tanque de aceite hidráulico: Almacena el fluido hidráulico que impulsa el sistema hidráulico.
• Líneas hidráulicas: Transfieren el fluido hidráulico a los diversos componentes.

3. Tren de Rodaje

• Orugas: Orugas de caucho o acero, según la configuración de la máquina.
• Rodillos y Ruedas Guía: Estos componentes soportan las orugas y ayudan a mantener un movimiento suave en terrenos irregulares.
• Bastidor de Orugas: Proporciona la base estructural para las orugas y los componentes del tren de rodaje.
• Transmisión Final: El sistema mecánico que transmite la potencia del motor al tren de rodaje, lo que permite el movimiento.

4. Pluma y brazo

• Pluma: El brazo de elevación principal de la excavadora, diseñado para extenderse hacia arriba y hacia afuera para operaciones de excavación y elevación.
• Brazo: Se extiende desde la pluma y permite que el cucharón alcance mayor distancia o mayor profundidad.
• Vinculación del cucharón: El sistema de articulación que conecta el brazo con el cucharón, proporcionando control sobre el movimiento del cucharón.
• Cucharón: Intercambiable con varios tipos según la aplicación, como excavación, nivelación o zanjeo.

5. Cabina

• Asiento del operador: Asiento cómodo y ajustable con suspensión para reducir las vibraciones.
• Palancas de control: Palancas de control multifunción que controlan las operaciones de la pluma, el brazo, el cucharón y el giro.
• Panel de visualización: Proporciona información de diagnóstico en tiempo real, incluyendo niveles de combustible, estado del motor y alertas de mantenimiento.
• Control de climatización (HVAC): Sistema de calefacción, ventilación y aire acondicionado que garantiza la comodidad del operador.
• Características de seguridad: Estructura de protección antivuelco (ROPS), estructura de protección contra la caída de objetos (FOPS) y cinturones de seguridad ajustables.

6. Mecanismo de Giro

• Accionamiento de Giro: Un motor hidráulico que impulsa la rotación del cuerpo superior (carcasa) de la excavadora.
• Motor de Giro: Impulsa la rotación del cuerpo superior para un rango de giro de 360 ​​grados.
• Articulación Rotativa: Permite la transferencia de potencia hidráulica y fluidos al motor de giro mientras el cuerpo superior gira.

7. Chasis y bastidor

• Estructura superior (carcasa): Contiene el motor, los componentes hidráulicos y la cabina del operador.
• Bastidor inferior: Soporta el tren de rodaje y proporciona la estructura para la distribución del peso de la máquina.
• Contrapeso: Se monta en la parte trasera de la máquina para ayudar a equilibrar el peso durante la operación y evitar vuelcos.

8. Sistema Eléctrico

• Batería: Suministra energía para arrancar el motor y hacer funcionar los componentes eléctricos.
• Alternador: Mantiene la batería cargada y alimenta los sistemas eléctricos.
• Cableado y Sensores: Se utilizan para monitorear el rendimiento de varios sistemas y componentes de la máquina, como el estado del motor, los niveles de combustible y la presión hidráulica.
• Fusibles y Relés: Protegen los componentes eléctricos de sobrecorrientes o cortocircuitos.

9. Sistema de combustible

• Tanque de combustible: Almacena combustible diésel para el motor.
• Filtros de combustible: Filtran los contaminantes del combustible para evitar daños en el motor.
• Líneas de combustible: Transportan el combustible desde el tanque hasta el motor.

10. Sistema de refrigeración

• Radiador: Enfría el motor transfiriendo calor del refrigerante al aire circundante.
• Enfriador de aceite: Enfría el aceite hidráulico para mantener la viscosidad adecuada y evitar el sobrecalentamiento.
• Ventilador de refrigeración: Garantiza un flujo de aire adecuado para enfriar el motor y los componentes hidráulicos.

11. Sistema de Frenado y Seguridad

• Frenos de Servicio: Se operan mediante sistemas hidráulicos o mecánicos para detener la máquina.
• Freno de Estacionamiento: Un freno hidráulico o de resorte que mantiene la máquina estacionaria cuando no está en uso.
• Bloqueo de Giro: Evita que la estructura superior gire involuntariamente cuando la máquina está inactiva o en transporte.

12. Aire Acondicionado y HVAC

• Sistema HVAC: Mantiene la temperatura interna de la cabina para la comodidad del operador, especialmente en condiciones climáticas extremas.
• Filtros de Aire: Garantizan la circulación de aire limpio en la cabina, a la vez que evitan que entre polvo y residuos en el sistema de ventilación.

13. Accesorios y herramientas

• Cucharón: La herramienta principal para excavar, nivelar y manipular materiales, que puede intercambiarse por otros tipos, como un cucharón nivelador o un cucharón para zanjas.
• Pulgar: Un accesorio que se puede agregar al cucharón para agarrar y sujetar el material.
• Martillo hidráulico: Se utiliza para romper roca u hormigón.
• Cizallas y pinzas hidráulicas: Para tareas de demolición o manipulación de materiales.

  14. Pluma y Sistema de articulación del brazo

  • Cilindro de la pluma: Impulsa la pluma para elevarla y bajarla.
  • Cilindro del brazo: Mueve el brazo hacia adentro y hacia afuera para extender o retraer el alcance del cucharón.

  15. Sistema de dirección y desplazamiento

  • Motores de desplazamiento: Proporcionan movimiento a las orugas, lo que permite que la excavadora se desplace hacia adelante, hacia atrás y gire.
  • Control de velocidad de desplazamiento: Controla la velocidad a la que se desplaza la máquina.
  • Palancas de dirección: Permiten al operador controlar el movimiento de la máquina para una dirección precisa.
