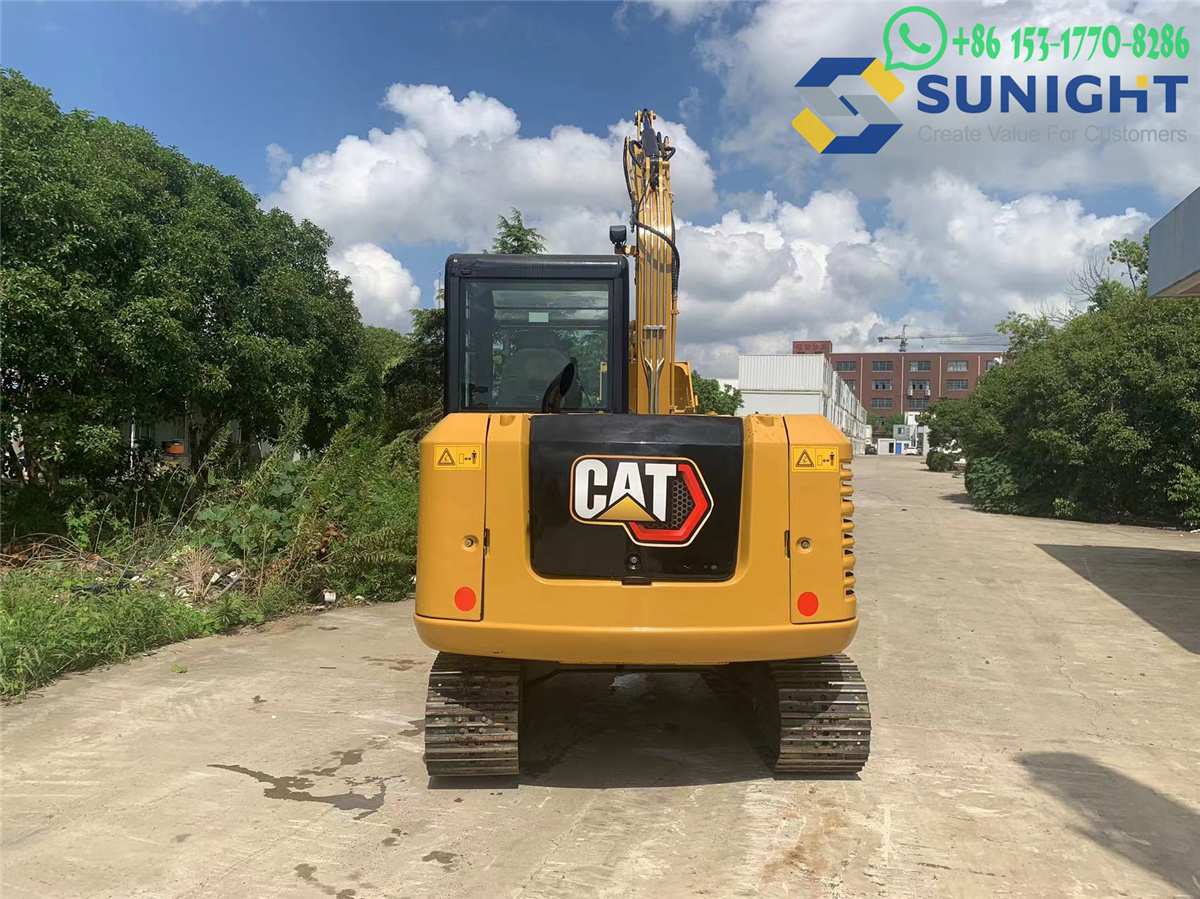

Imágenes de las piezas principales de la excavadora CAT 306E2 usada

La CAT 306E2 es una excavadora hidráulica compacta diseñada para ofrecer versatilidad, eficiencia de combustible y productividad en espacios reducidos. Forma parte de la serie E2 de Caterpillar, que incorpora tecnología avanzada para un mejor control del operador y menores costos operativos. A continuación, se presentan las piezas principales de la excavadora CAT 306E2:

1. Motor

• Modelo: El CAT 306E2 está equipado con un motor diésel Cat C3.3B.
• Potencia: Aproximadamente 55,4 hp (41,3 kW).
• Sistema de refrigeración: Incluye un radiador, un enfriador de aceite y un enfriador de aceite hidráulico para regular las temperaturas del motor y del sistema hidráulico.
• Eficiencia de combustible: Diseñado para un menor consumo de combustible manteniendo un alto rendimiento.

2. Sistema hidráulico

• Bomba hidráulica: La 306E2 utiliza una bomba de pistones de desplazamiento variable para un control preciso de las funciones hidráulicas.
• Válvula de control hidráulico: Gestiona el flujo de fluido hidráulico a los cilindros para las funciones de pluma, brazo, cucharón y giro.
• Cilindros hidráulicos: Incluye cilindros para los mecanismos de pluma, brazo, cucharón y giro, lo que proporciona un movimiento suave y eficiente.
• Tanque de aceite hidráulico: Almacena el fluido hidráulico que impulsa el sistema.
• Líneas hidráulicas: Mangueras y líneas robustas para transferir fluido hidráulico a diversos componentes.

3. Tren de Rodaje

• Orugas: La CAT 306E2 utiliza orugas de acero para una mayor durabilidad, pero también pueden estar disponibles orugas de caucho, según la configuración.
• Rodillos de la Oruga: Sostienen las orugas y facilitan un movimiento más suave.
• Ruedas Guía de la Oruga: Guían y ayudan a mantener la tensión adecuada de la oruga.
• Transmisión Final: Transfiere la potencia del motor a las orugas, lo que permite el movimiento de la máquina.
• Bastidores de la Oruga: Proporcionan soporte estructural al tren de rodaje y albergan los sistemas de tracción y suspensión.

4. Pluma y brazo

• Pluma: El brazo principal de la excavadora, diseñado para extender y levantar materiales para tareas de excavación o elevación.
• Brazo: Unido a la pluma, se extiende o se retrae para controlar la distancia y la profundidad de operación del cucharón.
• Vinculación del cucharón: La articulación mecánica que conecta el brazo al cucharón, lo que permite su operación.
• Cucharón: Intercambiable con varios tipos (por ejemplo, excavación, nivelación o zanjeo) según el trabajo.

5. Cabina

• Asiento del operador: Diseño ergonómico para mayor comodidad, con suspensión para reducir la fatiga del operador.
• Palancas de control: Palancas multifunción para controlar los movimientos de la pluma, el brazo, el cucharón y el giro.
• Panel de visualización: Proporciona datos esenciales de la máquina, como niveles de combustible, diagnósticos del motor y alertas de mantenimiento.
• Sistema HVAC: Aire acondicionado y calefacción para mayor comodidad del operador.
• Características de seguridad: ROPS (Estructura de protección antivuelco) y FOPS (Estructura de protección contra la caída de objetos) para la protección del operador.
• Visibilidad mejorada: Ventanas grandes para una mejor visibilidad panorámica y mayor seguridad.

6. Mecanismo de Giro

• Accionamiento de Giro: Un motor hidráulico que impulsa la rotación de la estructura superior (carcasa) de la excavadora.
• Motor de Giro: Impulsa la rotación de la estructura superior, lo que permite al operador girar la cabina y la pluma 360 grados.
• Junta Rotativa: Permite la transferencia de fluido hidráulico y potencia de la estructura inferior a la superior durante el movimiento de giro.

7. Chasis y bastidor

• Estructura superior (carcasa): Contiene la cabina, el motor, el sistema hidráulico y otros componentes esenciales.
• Bastidor inferior: Soporta el tren de rodaje y el contrapeso, y proporciona integridad estructural a la máquina.
• Contrapeso: Ubicado en la parte trasera de la máquina para equilibrar el peso durante las operaciones de elevación y excavación, evitando que se vuelque.

8. Sistema Eléctrico

• Batería: Alimenta el sistema eléctrico, incluyendo el arranque del motor y el funcionamiento de diversos componentes eléctricos.
• Alternador: Mantiene la batería cargada y alimenta los sistemas eléctricos durante el funcionamiento.
• Cableado y Sensores: Incluye una red de cables y sensores que monitorean el rendimiento del sistema, incluyendo los componentes del motor, hidráulicos y eléctricos.
• Fusibles y Relés: Protegen los componentes eléctricos de daños causados ​​por sobretensiones o cortocircuitos.

9. Sistema de combustible

• Tanque de combustible: Almacena combustible diésel para el motor.
• Filtros de combustible: Filtran las impurezas del combustible para proteger el motor y el sistema de combustible.
• Líneas de combustible: Transportan el combustible desde el tanque hasta el motor.

10. Sistema de refrigeración

• Radiador: Enfría el refrigerante del motor, evitando el sobrecalentamiento durante operaciones de servicio pesado.
• Enfriador de aceite: Enfría el fluido hidráulico para mantener temperaturas óptimas de funcionamiento.
• Ventilador de refrigeración: Facilita el flujo de aire a través del radiador y el enfriador de aceite para disipar el calor eficientemente.

11. Sistema de Frenado y Seguridad

• Frenos de Servicio: Un sistema de frenado hidráulico que detiene la máquina durante la operación.
• Freno de Estacionamiento: Evita que la excavadora se mueva cuando está detenida mediante un sistema de frenos hidráulicos accionados por resorte.
• Bloqueo de Giro: Evita la rotación indeseada de la estructura superior cuando la máquina está detenida o en transporte.

12. Aire Acondicionado y HVAC

• Sistema HVAC: Mantiene la cabina del operador cómoda en diversas condiciones climáticas mediante el control de la temperatura y la humedad.
• Filtros de Aire: Limpian el aire que entra en la cabina, proporcionando una mejor calidad del aire y comodidad para el operador.

13. Accesorios y herramientas

• Cucharón: El accesorio principal para excavar, nivelar o manipular materiales. Hay varios tipos de cucharones disponibles según el trabajo.
• Pulgar: Un accesorio opcional para sujetar o sostener materiales junto con el cucharón.
• Martillo hidráulico: Se utiliza para romper roca u hormigón en aplicaciones de construcción y demolición.
• Barrena, pinza y cizallas: Otros accesorios opcionales para tareas especializadas como perforación, manipulación de materiales o corte.

  14. Pluma y Sistema de articulación del brazo

  • Cilindro de la pluma: Opera la pluma, permitiéndole subir o bajar.
  • Cilindro del brazo: Mueve el brazo hacia adelante y hacia atrás, extendiendo o retrayendo el cucharón para excavar o alcanzar mayores distancias.
  • Cilindro del cucharón: Mueve el cucharón para recoger, levantar o volcar material según sea necesario.

  15. Sistema de dirección y desplazamiento

  • Motores de desplazamiento: Impulsan las orugas del tren de rodaje, lo que permite que la máquina avance, retroceda o gire en su sitio.
  • Palancas o pedales de dirección: Controlan la dirección de movimiento, lo que permite al operador maniobrar la excavadora.
  • Velocidad de desplazamiento: La 306E2 cuenta con un sistema de desplazamiento de dos velocidades, lo que le permite operar a velocidades más bajas para mayor precisión y a velocidades más altas para un desplazamiento más rápido por la obra.
