Estas son las partes principales de la excavadora CAT 307D, que funcionan en conjunto para ofrecer un rendimiento y una eficiencia óptimos: 1. Motor

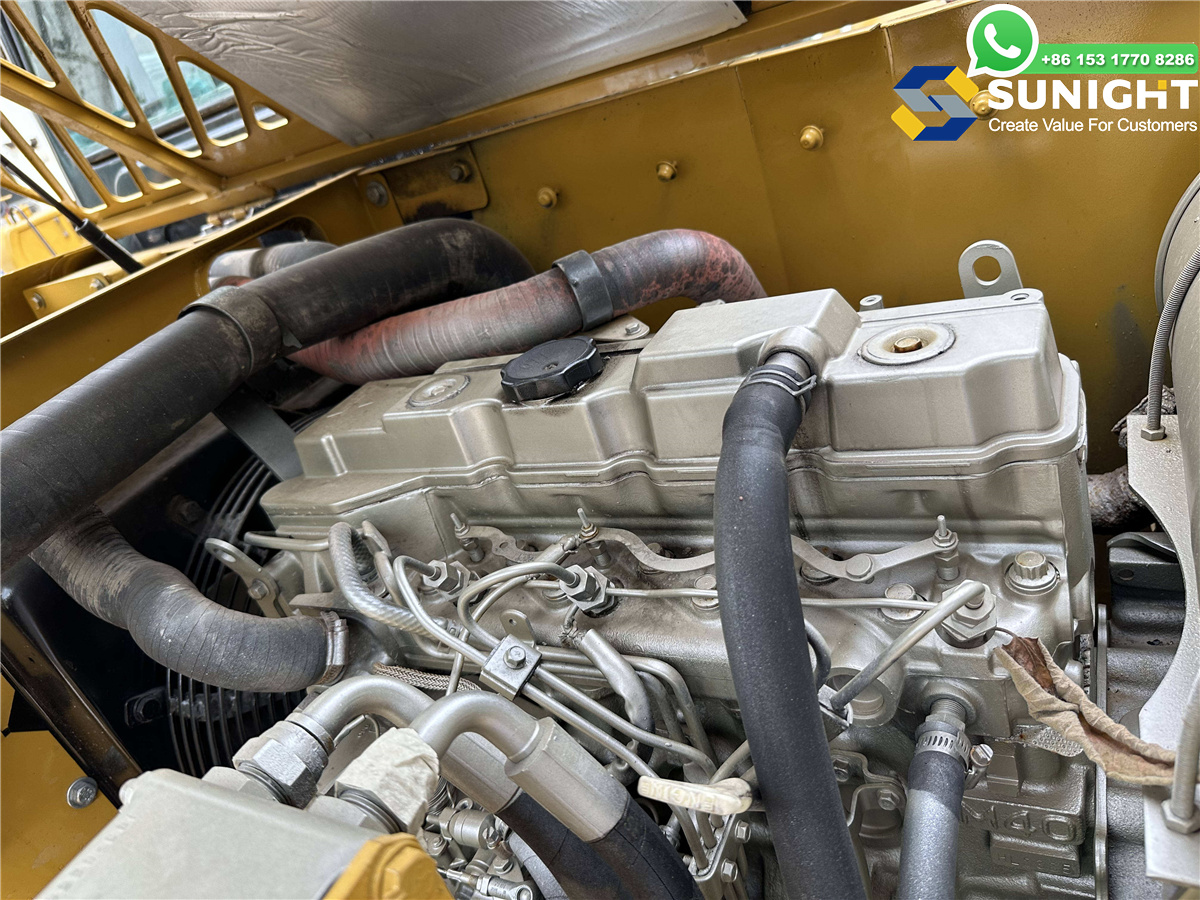

• Función: Impulsa la máquina e impulsa todos los sistemas mecánicos e hidráulicos.
• Detalles: La CAT 307D está equipada con un motor diésel de 4 cilindros que normalmente genera alrededor de 55,4 kW (74,3 hp). El motor proporciona la potencia necesaria para las tareas de excavación y excavación.
• Componentes clave:
  • Sistema de filtro de aire
  • Sistema de filtro de combustible
  • Sistema de refrigeración
  • Sistema de escape

2. Sistema hidráulico

• Función: Controla todos los movimientos de excavación, elevación y giro de la excavadora.
• Detalles: El sistema hidráulico proporciona la fuerza necesaria para operar la pluma, el brazo, el cucharón y otros accesorios.
• Componentes clave:
  • Bomba hidráulica: Impulsa el sistema y controla el flujo de fluido.
  • Cilindros hidráulicos: Proporcionan fuerza para los movimientos del brazo, el cucharón y la pluma.
  • Depósito hidráulico: Almacena el fluido hidráulico.
  • Válvulas: Dirigen el flujo de fluido a los diversos componentes.

  3. Tren de rodaje

  • Función: Proporciona estabilidad, movilidad y soporte a la excavadora.
  • Detalles: El tren de rodaje garantiza que la excavadora se mueva eficientemente en diversas superficies y terrenos.
  • Componentes clave:
    • Orugas: Las orugas de acero proporcionan buena tracción y durabilidad.
    • Rodillos de oruga: Soportan y ayudan a guiar las orugas.
    • Ruedas guía y ruedas dentadas: Ayudan a la alineación y el movimiento de las orugas.
    • Bastidor de orugas: Soporta y sujeta los componentes de las orugas.

    4. Pluma, brazo y cucharón

    • Función: Estos componentes son responsables de la excavación, la elevación y la manipulación de materiales.
    • Detalles: La pluma proporciona altura, el brazo ofrece alcance y el cucharón se utiliza para excavar y recoger material.
    • Componentes clave:
      • Pluma: El brazo largo que se extiende desde la base de la máquina.
      • Brazo: La pieza articulada que permite que la excavadora se extienda más.
      • Cucharón: El accesorio de excavación, generalmente equipado con dientes reemplazables.
      • Sistema de articulación: Transfiere el movimiento de la pluma y el brazo al cucharón.

    5. Mecanismo de giro

    • Función: Permite que la estructura superior de la excavadora gire 360°.
    • Detalles: El mecanismo de giro permite a la excavadora girar la parte superior de la máquina mientras mantiene el tren de rodaje estacionario.
    • Componentes clave:
      • Motor de giro: Impulsa la rotación.
      • Cojinete de giro: Soporta la rotación de la parte superior de la excavadora.
      • Engranaje de giro: Transfiere el movimiento del motor de giro al cojinete.

      6. Cabina y controles del operador

      • Función: Proporciona al operador el espacio de trabajo y los controles para gestionar las funciones de la máquina.
      • Detalles: La cabina está diseñada para la comodidad y visibilidad del operador al realizar diversas tareas.
      • Componentes clave:
        • Asiento: Ajustable para la comodidad del operador.
        • Controles: Incluye joysticks, pedales e interruptores para controlar el movimiento y la operación.
        • Pantalla: Muestra el diagnóstico de la máquina, los niveles de combustible y los parámetros operativos.
        • Control de climatización: Ofrece calefacción y refrigeración para la comodidad del operador.
        • Ventanas y espejos: Proporcionan excelente visibilidad para una operación segura.

        7. Sistema de refrigeración

        • Función: Previene el sobrecalentamiento de componentes críticos como el motor y el sistema hidráulico.
        • Detalles: Garantiza que el motor y el fluido hidráulico se mantengan a temperaturas óptimas de funcionamiento.
        • Componentes clave:
          • Radiador: Enfría el refrigerante del motor.
          • Enfriador de aceite: Enfría el fluido hidráulico.
          • Ventilador de refrigeración: Impulsa el aire a través del radiador y el enfriador de aceite.

          8. Sistema de combustible

          • Función: Almacena y suministra combustible al motor.
          • Detalles: Garantiza que el motor tenga un suministro constante de combustible para su funcionamiento.
          • Componentes clave:
            • Tanque de combustible: Almacena el combustible.
            • Bomba de combustible: Transfiere el combustible del tanque al motor.
            • Filtros de combustible: Evitan que entren contaminantes en el motor.

            9. Sistema Eléctrico

            • Función: Alimenta los componentes eléctricos y proporciona diagnósticos para la excavadora.
            • Detalles: El sistema eléctrico es crucial para arrancar el motor, operar las luces, los sensores y controlar varios subsistemas.
            • Componentes Clave:
              • Batería: Alimenta los componentes eléctricos y arranca el motor.
              • Alternador: Carga la batería.
              • Cableado y fusibles: Distribuyen la energía eléctrica a los diversos componentes.

              10. Transmisión final

              • Función: Transmite la potencia del motor a las orugas.
              • Detalles: Convierte la potencia rotacional del motor en movimiento para impulsar las orugas.
              • Componentes clave:
                • Motor de transmisión final: Impulsa las orugas.
                • Caja de cambios: Reduce la velocidad y aumenta el par para impulsar las orugas.

                11. Sistema de Control

                • Función: Supervisa y gestiona el rendimiento de la excavadora.
                • Detalles: El sistema de control ajusta diversos parámetros operativos para garantizar la eficiencia y la seguridad.
                • Componentes Clave:
                  • ECU (Unidad de Control Electrónico): El cerebro de la máquina, que gestiona los datos de los sensores y controla las funciones.
                  • Sensores: Supervisan aspectos como la temperatura del motor, la presión hidráulica y los niveles de combustible.
