Galería de montacargas Toyota FD50 usados, imágenes y fotos

Galería de imágenes con miniaturas verticales

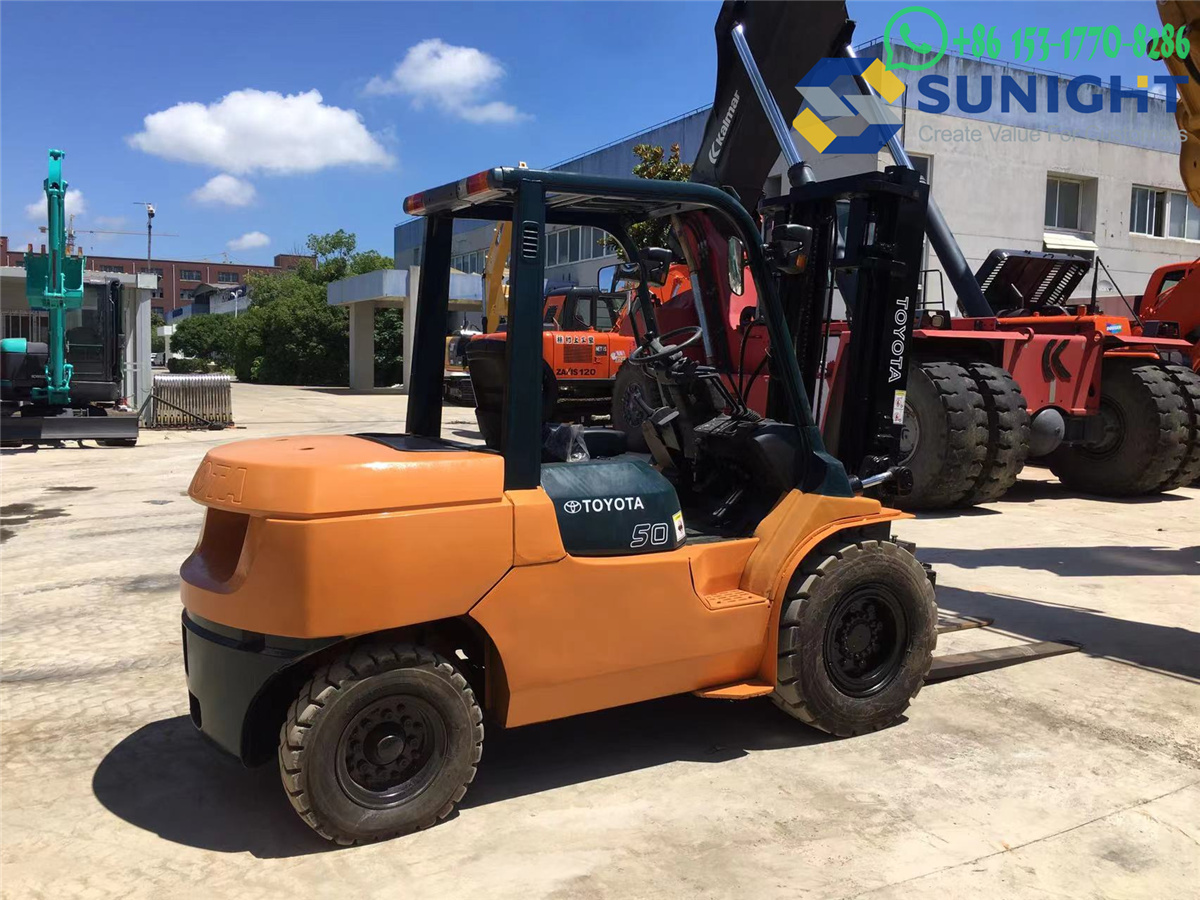

Fotos de las piezas principales de la carretilla elevadora Toyota FD50 usada

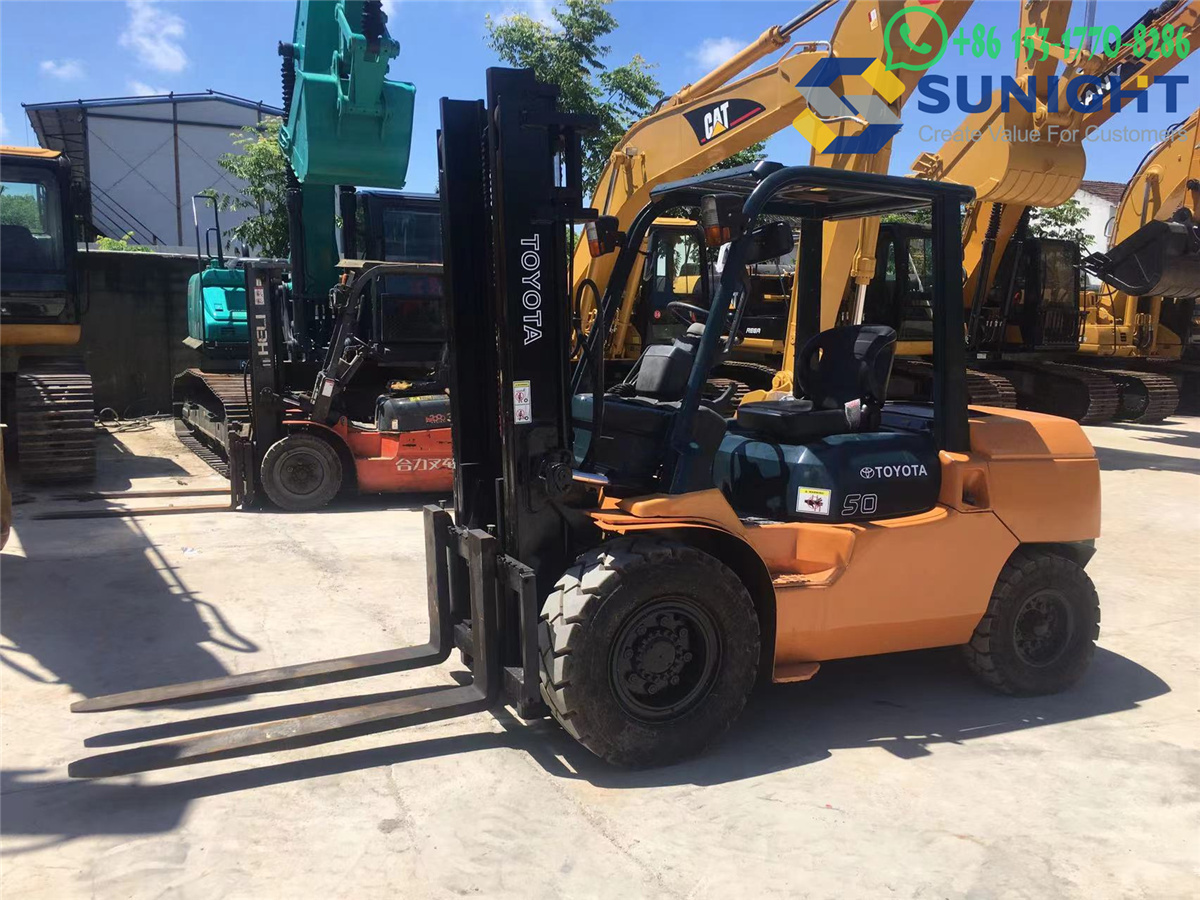

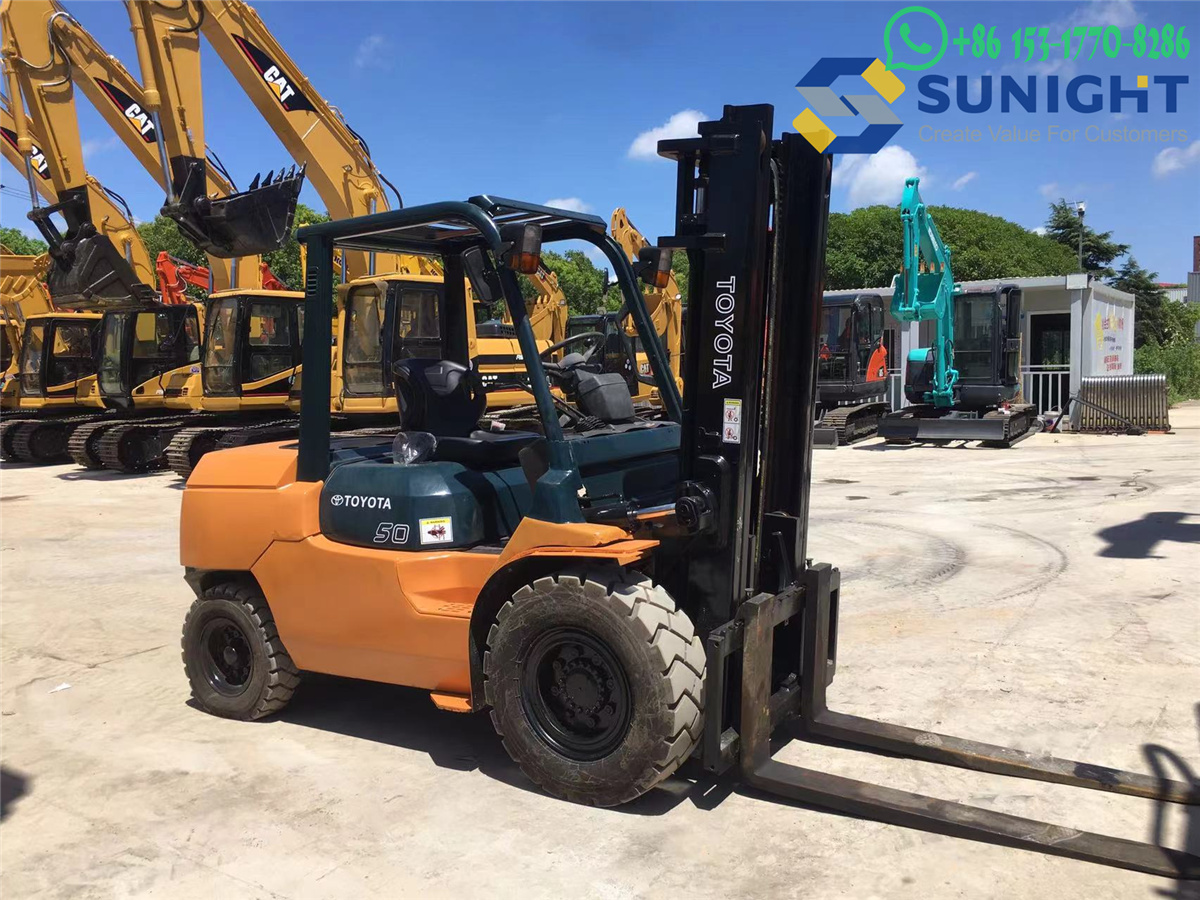

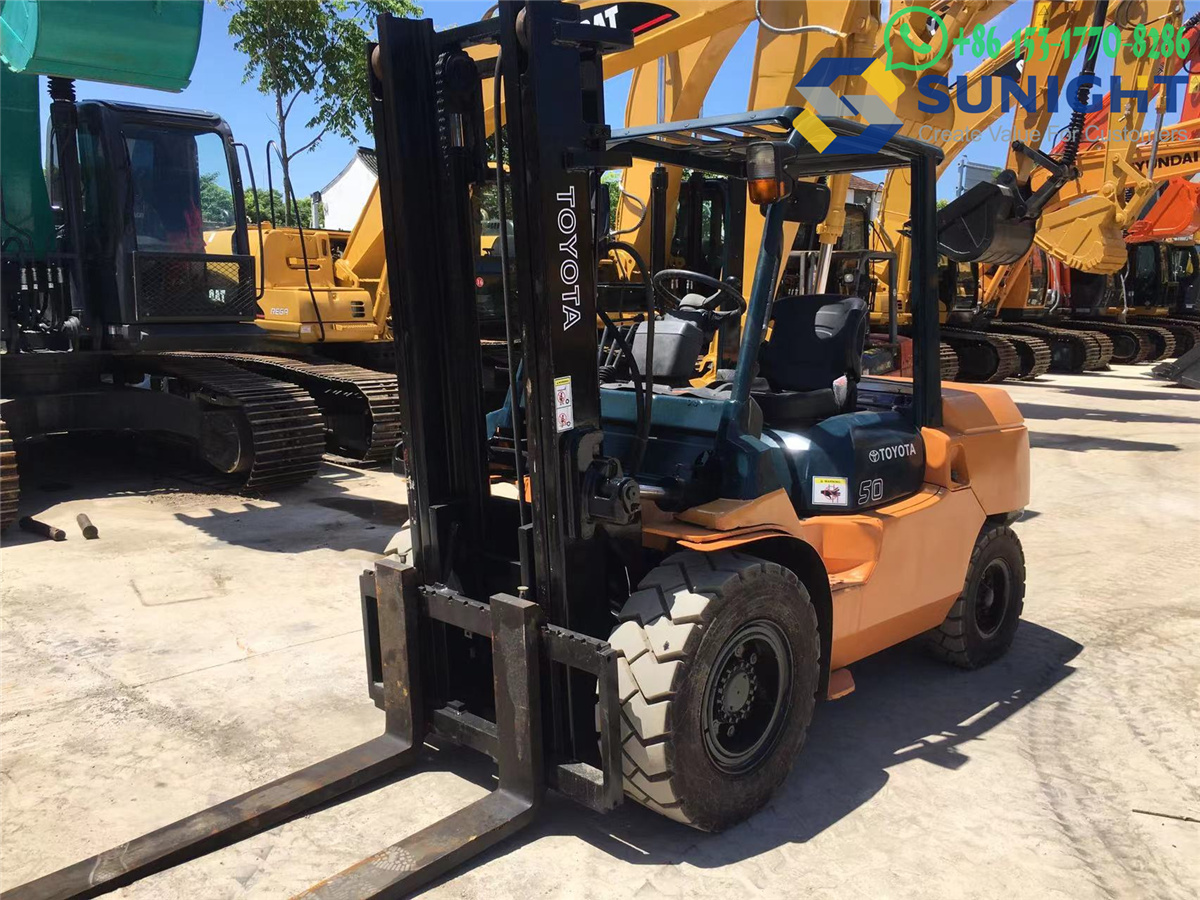

La carretilla elevadora Toyota FD50 es una carretilla elevadora diésel con una capacidad de elevación de 5 toneladas, ampliamente utilizada para trabajos pesados ​​de elevación y manipulación de materiales. A continuación, se detallan sus piezas principales:

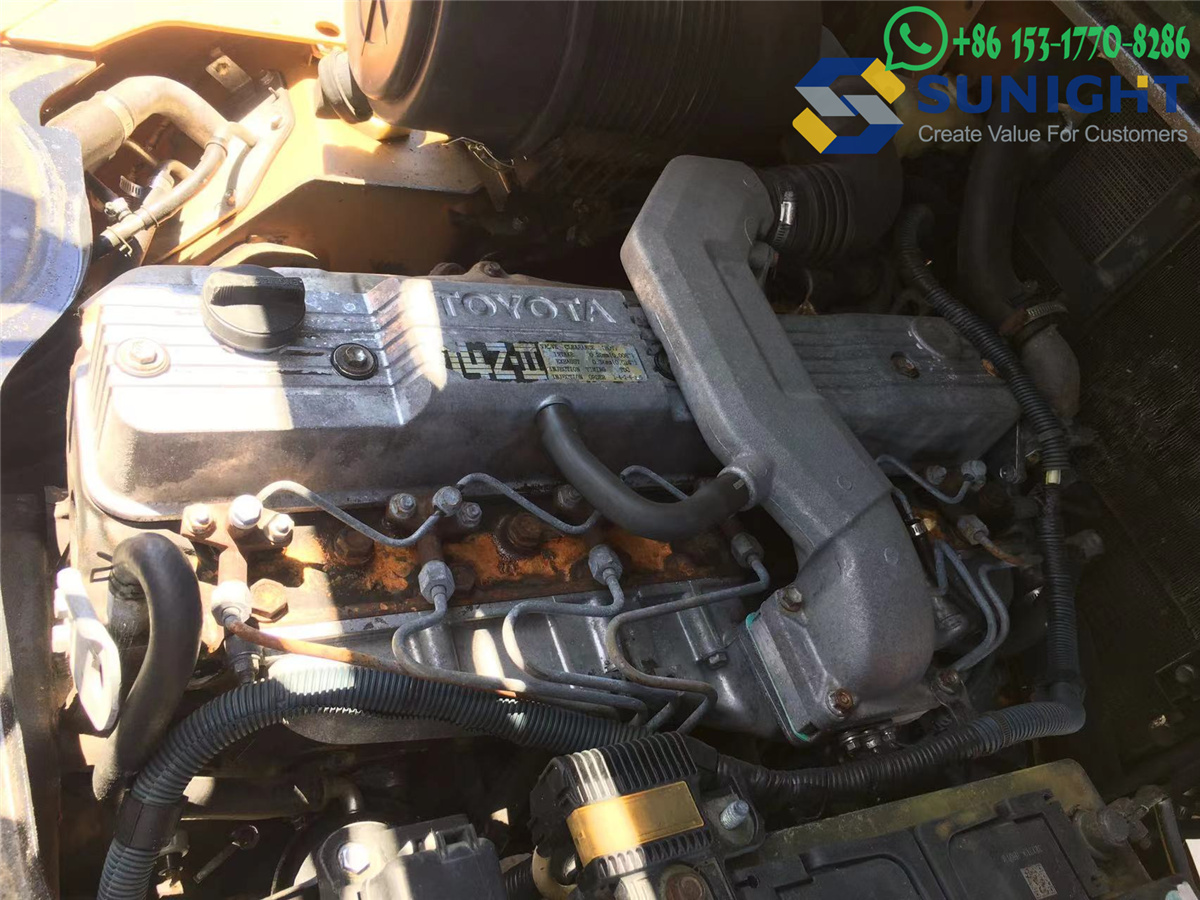

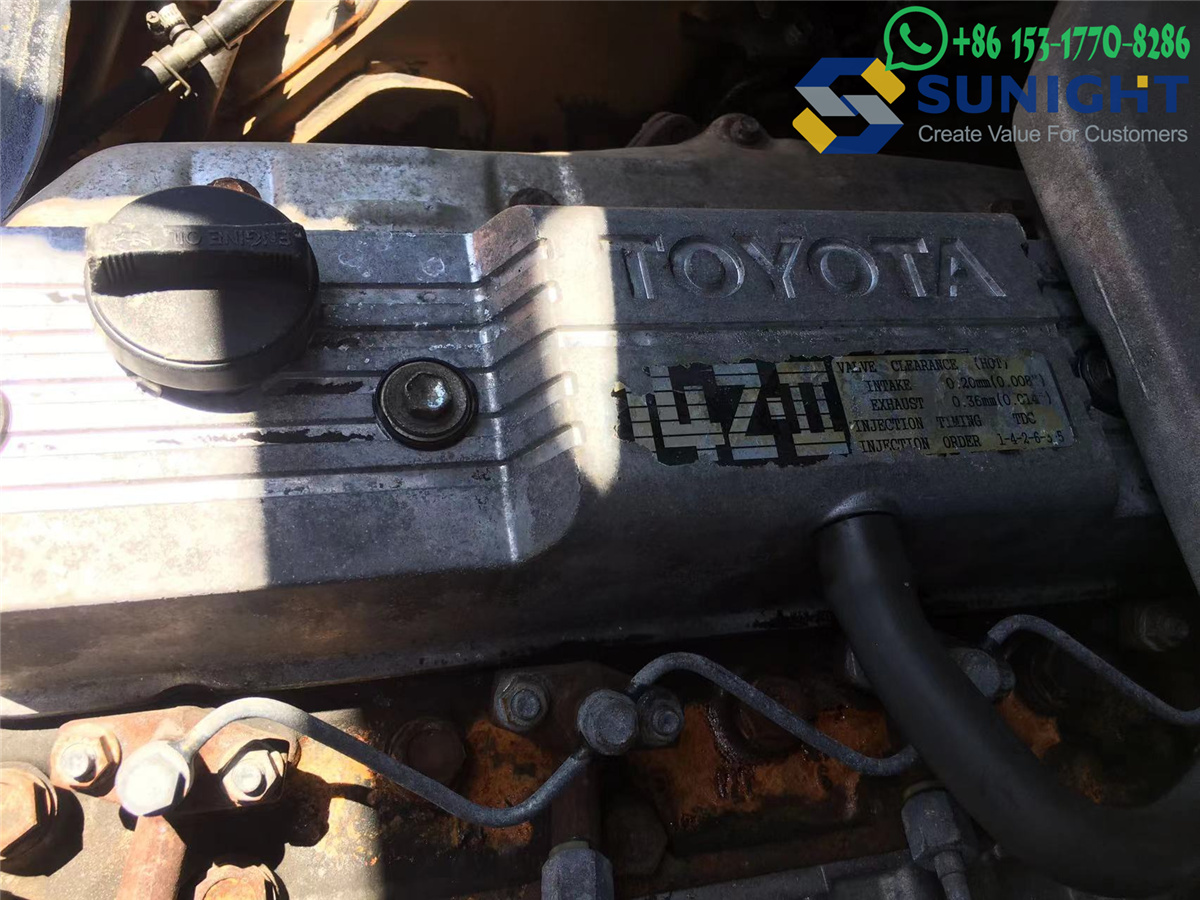

1. Motor

• Tipo: Motor diésel (comúnmente Toyota u otros motores diésel industriales).
• Función: Proporciona potencia a la carretilla elevadora y al sistema hidráulico.

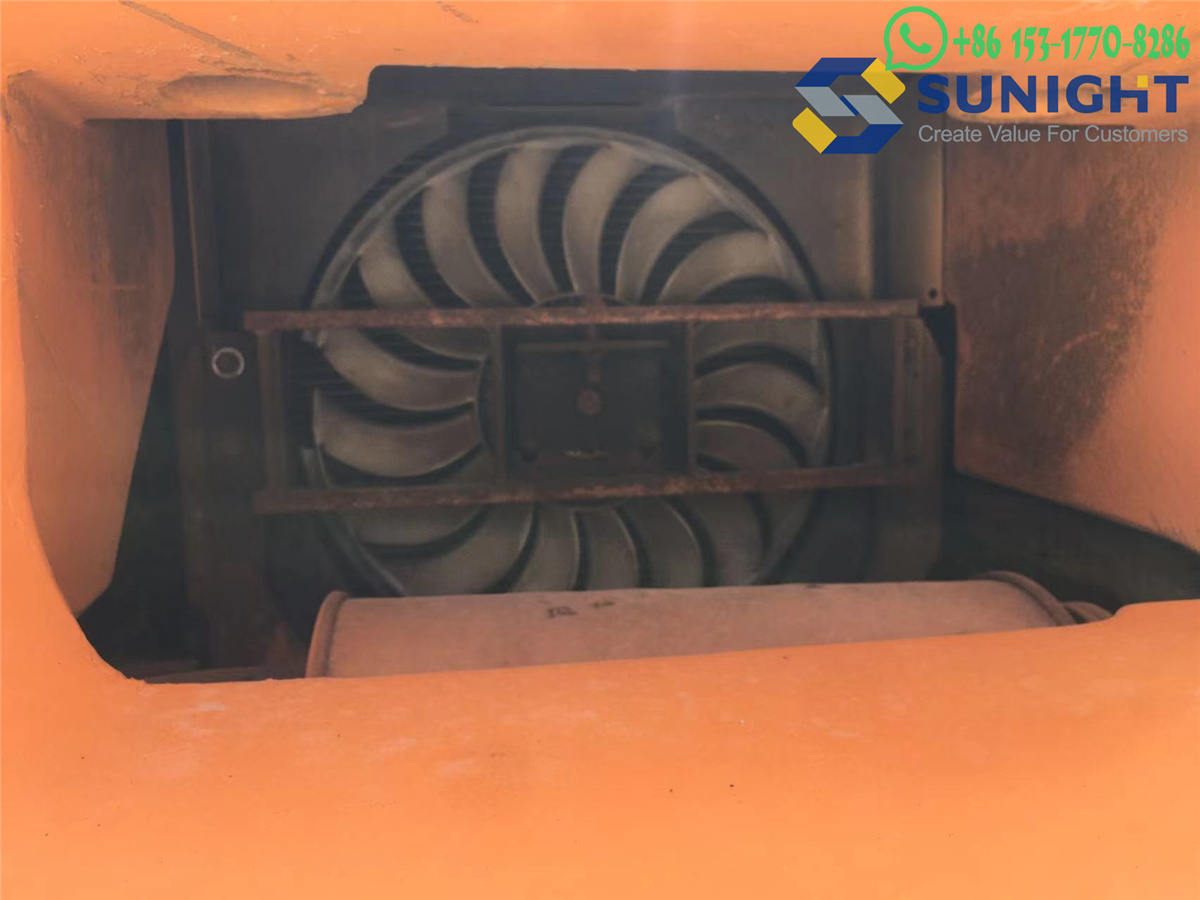

• Sistema de refrigeración: Incluye un radiador, un ventilador y un sistema de refrigerante para regular la temperatura del motor.
• Filtro de aire: Evita que entren contaminantes en el motor.
• Sistema de combustible: Consta del tanque de combustible, la bomba de combustible y el filtro de combustible, lo que garantiza que el motor reciba combustible diésel limpio.

2. Sistema de transmisión

• Caja de cambios: Proporciona cambios suaves entre marchas de avance y reversa, además de ajustar la velocidad.
• Convertidor de par: Transmite la potencia del motor al eje motriz.
• Eje motriz: Entrega la potencia a las ruedas motrices para la propulsión.

3. Sistema hidráulico

• Bomba hidráulica: Suministra fluido presurizado al mástil y otros componentes, lo que permite las operaciones de elevación e inclinación.
• Cilindros hidráulicos: Controlan el movimiento de elevación e inclinación del mástil.
• Depósito hidráulico: Almacena el fluido hidráulico utilizado por el sistema.
• Válvulas de control: Dirigen el fluido hidráulico a los componentes correctos (p. ej., mástil, horquillas, inclinación).

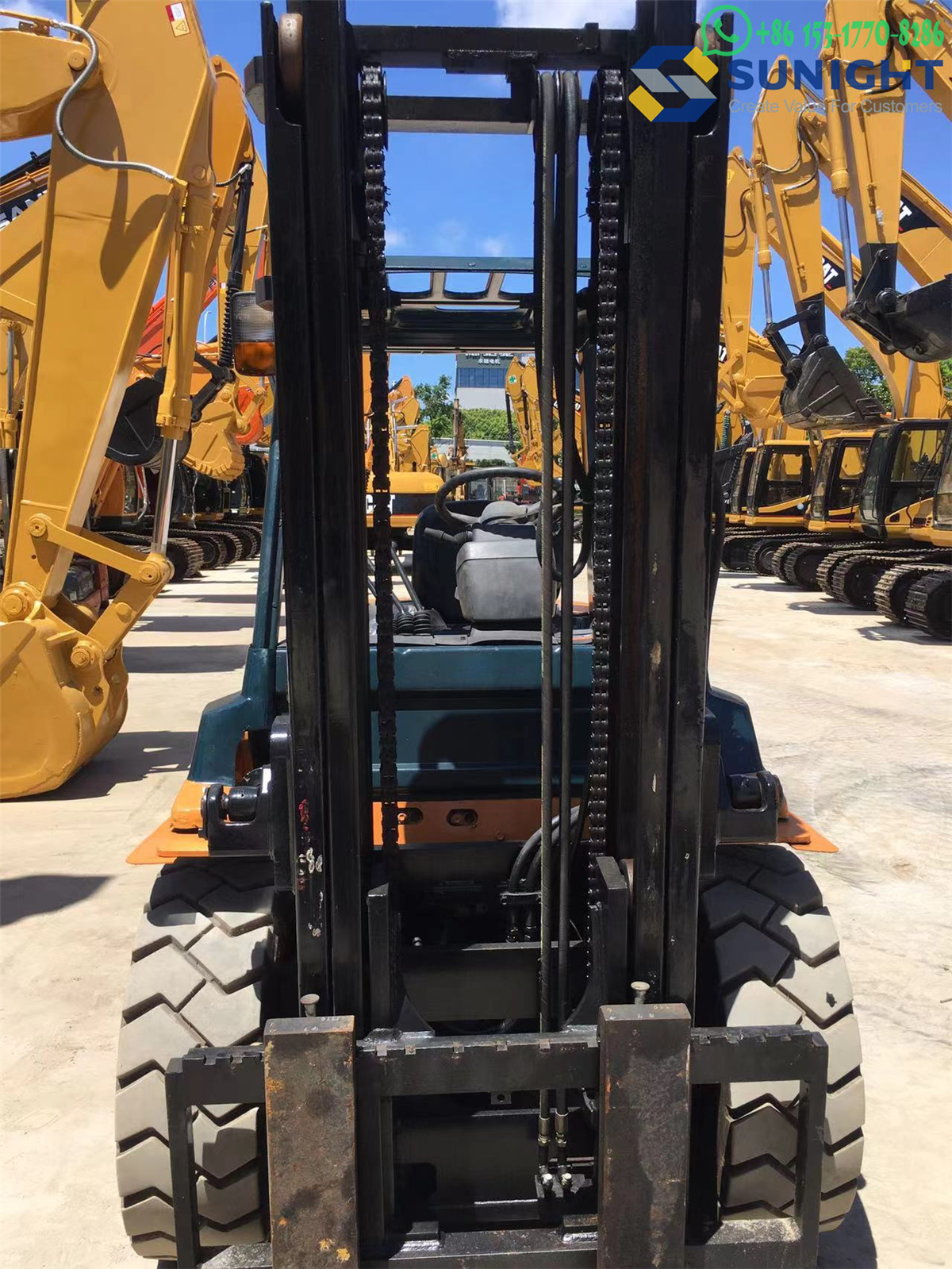

4. Conjunto del Mástil

• Mástil: La estructura vertical que eleva y baja la carga.
• Cadenas o Cables de Elevación: Operan el mecanismo de elevación del mástil.
• Carro de Horquillas: El marco que sujeta y soporta las horquillas.
• Desplazamiento Lateral (Opcional): Permite el movimiento horizontal de las horquillas para posicionar las cargas con mayor precisión.

---

5. Horquillas

• Material: Generalmente están hechas de acero de alta resistencia.
• Función: Se utilizan para levantar, sujetar y transportar cargas.
• Ajustabilidad: Se pueden ajustar para adaptarse a diferentes tamaños de carga, generalmente mediante el desplazador lateral o manualmente.

---

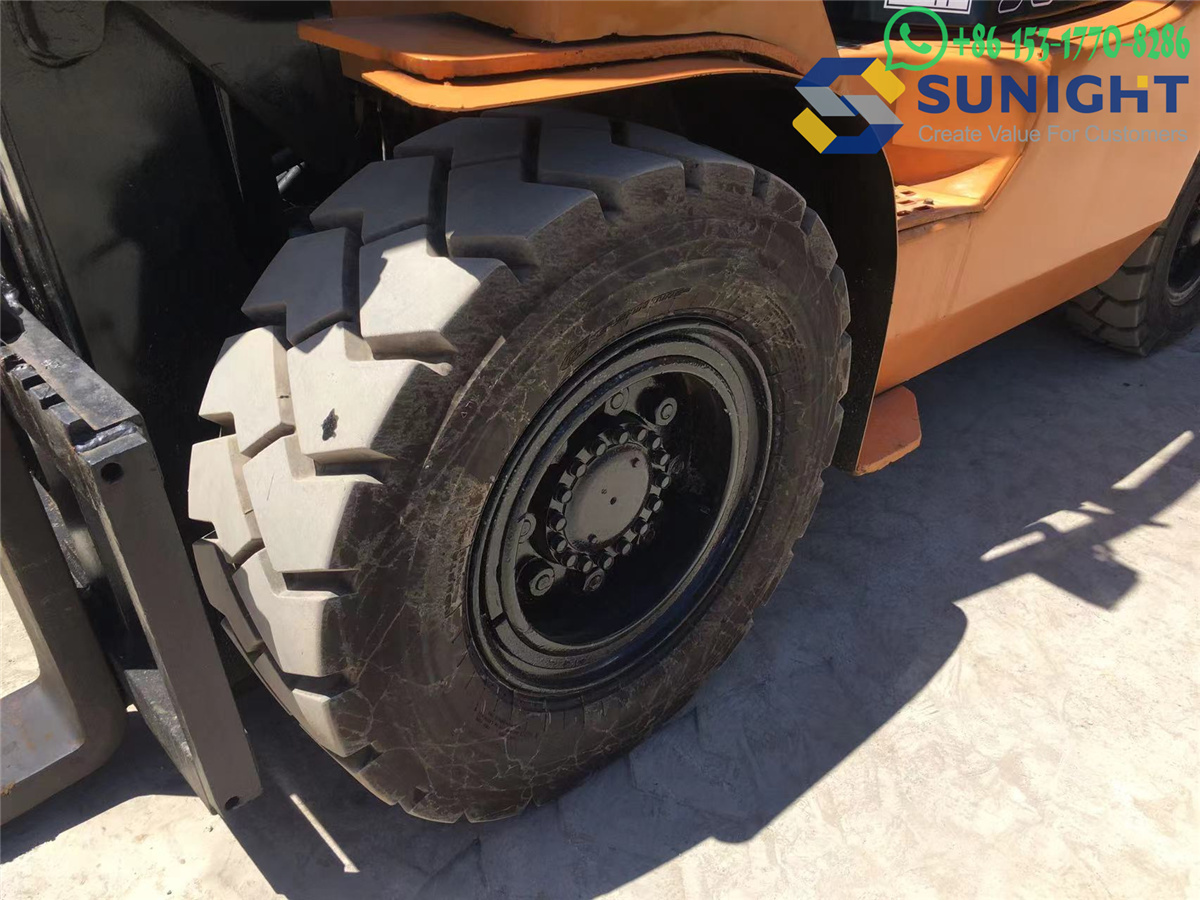

6. Neumáticos

• Neumáticos delanteros: Más grandes y diseñados para soportar el peso de la carga.
• Neumáticos traseros: Neumáticos direccionales más pequeños que facilitan la maniobrabilidad.
• Tipos: Neumáticos neumáticos (de aire) para terrenos difíciles o neumáticos sólidos para una mayor durabilidad en entornos hostiles.

---

7. Compartimento del operador

• Asiento: Generalmente es un asiento ergonómico y ajustable, diseñado para mayor comodidad durante turnos largos.
• Volante: Se utiliza para controlar las ruedas traseras para la navegación.
• Pedales: Incluye acelerador, freno y pedal de avance lento para un funcionamiento suave.
• Panel de instrumentos: Muestra datos operativos críticos, como la temperatura del motor, los niveles de combustible y los diagnósticos.

  ---

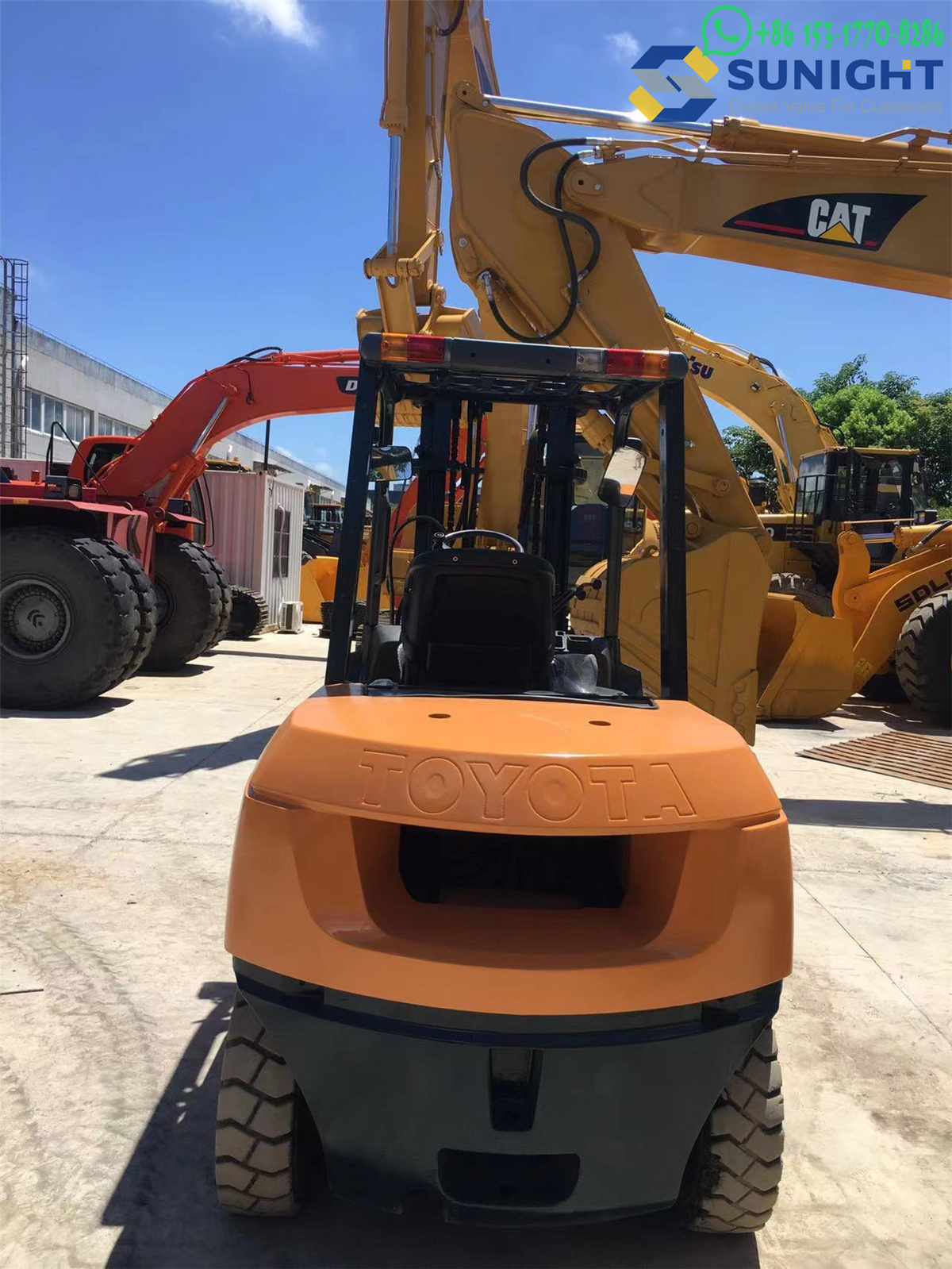

  8. Contrapeso

  • Función: Ubicado en la parte trasera del montacargas, el contrapeso equilibra la carga y garantiza la estabilidad del montacargas al levantar objetos pesados.

    ---

    9. Sistema eléctrico

    • Batería: Alimenta componentes eléctricos como luces, indicadores y otros sistemas.
    • Iluminación: Faros delanteros, luces de freno y direccionales para una operación segura en condiciones de poca luz.
    • Arnés de cables: Conecta todos los componentes eléctricos.

    ---

    10. Sistema de dirección

    • Dirección asistida hidráulica: Reduce el esfuerzo necesario para dirigir, lo que facilita las maniobras del operador.
    • Dirección del eje trasero: Las ruedas traseras generalmente dirigen el montacargas, lo que permite radios de giro más cerrados.

    ---

    11. Sistema de combustible

    • Tanque de combustible: Almacena combustible diésel para el funcionamiento del motor.
    • Filtros de combustible: Limpian el combustible antes de que llegue al motor para garantizar su correcto funcionamiento.

    ---

    12. Sistema de frenos

    • Frenos de servicio: Se utilizan para detener y controlar el montacargas con normalidad.
    • Freno de estacionamiento: Evita que el montacargas se mueva cuando está estacionado.

    ---

    13. Características de seguridad

    • Protector superior (ROPS/FOPS): Protege al operador de la caída de objetos o en caso de vuelco.
    • Cinturón de seguridad: Mantiene al operador en su lugar de forma segura durante la operación.
    • Respaldo de carga: Evita que las cargas caigan hacia atrás y golpeen al operador.
    • Luces de advertencia o bocina: Alerta al resto del personal cuando el montacargas está en funcionamiento o en reversa.

    ---

    14. Accesorios opcionales

    • Accesorios de sujeción: Se utilizan para manipular cargas no paletizadas.
    • Rotadores: Permiten que la carretilla elevadora gire la carga para un mejor posicionamiento.
    • Extensiones de horquillas: Extienden el alcance de las horquillas para manipular cargas más grandes.
    • Accesorios para manipulación de bidones: Se utilizan para levantar y manipular bidones.
