Imágenes de las piezas principales de la excavadora Komatsu PC300 usada

La Komatsu PC300 es una excavadora hidráulica de gran tamaño diseñada para aplicaciones de trabajo pesado como minería, construcción e infraestructura. Combina alta potencia, eficiencia y durabilidad para rendir en entornos exigentes. A continuación, se detallan las piezas principales de la Komatsu PC300:

1. Motor

• Tipo: Motor diésel (Komatsu SAA6D125E-5 o similar).
• Potencia: Aproximadamente 220 caballos de fuerza (164 kW).
• Función: Alimenta el sistema hidráulico, los motores de desplazamiento y otros componentes operativos.
• Sistema de refrigeración: Incluye un radiador, una bomba de refrigerante y un ventilador para garantizar que el motor funcione a la temperatura correcta.
• Sistema de combustible: Comprende un tanque de combustible, filtros de combustible, una bomba de combustible y líneas de combustible para garantizar que el combustible limpio llegue al motor.
• Filtro de aire: Protege el motor de la suciedad y los contaminantes filtrando el aire entrante.
• Sistema de escape: Incluye un escape. Colector y silenciador, junto con un sistema de postratamiento (como un filtro de partículas diésel (DPF) o un sistema de reducción catalítica selectiva (SCR)) para el control de emisiones.

2. Sistema hidráulico

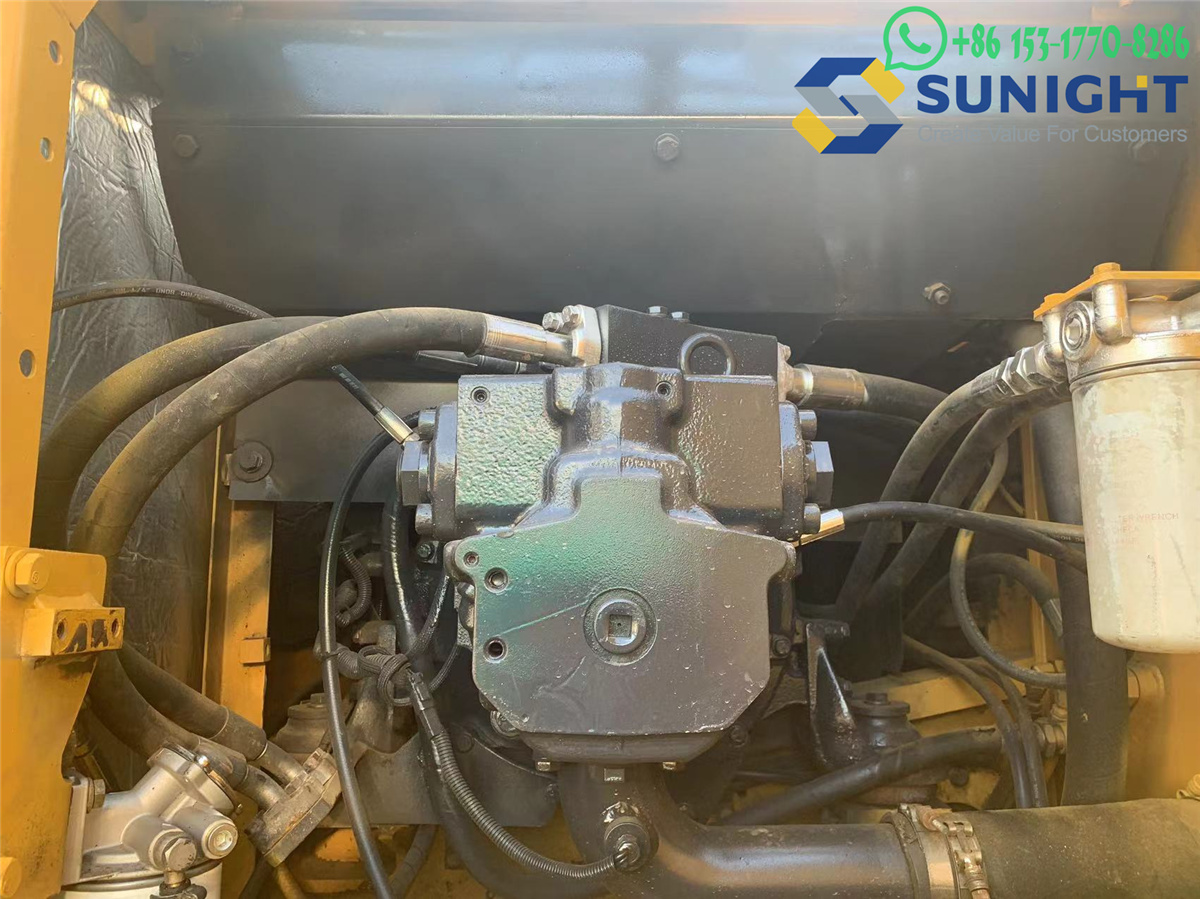

• Bomba hidráulica principal: Impulsa todas las funciones hidráulicas, como la pluma, el brazo, el cucharón y las herramientas auxiliares.
• Cilindros hidráulicos: Unos cilindros grandes controlan el movimiento de la pluma, el brazo y el cucharón, lo que permite excavar, levantar y manipular materiales.
• Depósito hidráulico: Almacena el fluido hidráulico que se bombea por todo el sistema.
• Válvulas de control hidráulico: Distribuyen el fluido hidráulico a diversas funciones según la acción del operador.
• Líneas hidráulicas: Transportan fluido hidráulico presurizado entre la bomba, las válvulas y los cilindros.
• Sistema hidráulico auxiliar (opcional): Impulsa accesorios adicionales como martillos hidráulicos, barrenas y garras.

3. Tren de rodaje

• Orugas: Orugas de acero de alta resistencia para mayor durabilidad y tracción en terrenos difíciles.
• Rodillos de oruga: Soportan el peso de las orugas y garantizan un movimiento suave.
• Ruedas guía: Ubicadas en la parte delantera del conjunto de orugas, ayudan a mantener la tensión de las orugas y a guiarlas.
• Tensor de oruga: Garantiza que las orugas estén correctamente tensadas para un rendimiento óptimo y para evitar un desgaste excesivo.
• Piñones: Impulsan las orugas hacia adelante o hacia atrás al engranar con los dientes de las orugas.
• Transmisión final: Transfiere la potencia del motor de desplazamiento a las orugas, lo que permite el movimiento.
• Bastidores de oruga: Proporcionan soporte estructural a los componentes del tren de rodaje, incluidos los rodillos. Ruedas dentadas y ruedas guía.

---

4. Pluma y brazo (Brazo)

• Pluma: El brazo grande y resistente montado en la estructura superior. Proporciona alcance vertical y horizontal para excavar, levantar y otras operaciones.
• Brazo (Brazo): Se extiende desde la pluma y aumenta el alcance y la profundidad de excavación de la excavadora.
• Pasadores y bujes: Estos componentes conectan la pluma, el brazo y el cucharón para facilitar un movimiento suave y controlado.
• Cilindros hidráulicos de la pluma y el brazo: Controlan el movimiento de la pluma y el brazo, lo que permite elevar, bajar, extender y retraer.

---

5. Cucharón

• Tipos de cucharón: Se pueden instalar varios cucharones, incluyendo cucharones de uso general, de servicio pesado, para roca o demolición, según el material a manipular.
• Dientes del cucharón: Dientes reemplazables que facilitan la excavación, la penetración y la manipulación de materiales.
• Acoplamiento rápido (opcional): Permite cambios rápidos de implementos, lo que permite al operador intercambiar fácilmente los cucharones u otros accesorios.
• Pasador del cucharón: Fija el cucharón al brazo, garantizando una articulación suave durante la operación.

---

6. Cabina del operador

• Asiento: Diseño ergonómico con suspensión para reducir la fatiga del operador y garantizar la comodidad durante turnos largos.
• Consola de control: Incluye controles tipo joystick para operar la pluma, el brazo, el cucharón, el sistema de giro y el sistema hidráulico auxiliar.
• Panel de instrumentos: Proporciona datos en tiempo real sobre el estado del motor, la presión hidráulica, los niveles de combustible y alertas de mantenimiento o problemas.
• Visibilidad: Diseñado con ventanas grandes para una excelente visibilidad panorámica, esencial para la seguridad y la precisión durante las tareas de excavación o manipulación de materiales.
• Control de climatización: Incluye sistemas de aire acondicionado y calefacción para la comodidad del operador, independientemente de las condiciones climáticas externas.
• ROPS/FOPS: Estructura de protección antivuelco (ROPS) y Estructura de protección contra la caída de objetos (FOPS) son características de seguridad que protegen al operador en caso de vuelco o caída de escombros.

---

7. Sistema de Giro

• Motor de Giro: Impulsa la rotación de la estructura superior, permitiendo que la excavadora gire 360 ​​grados.
• Caja de Engranajes de Giro: Transmite la fuerza de rotación del motor de giro a la estructura superior.
• Anillo de Giro: Un rodamiento grande que soporta y permite una rotación suave de la estructura superior.
• Bloqueo de Giro: Un mecanismo que bloquea la estructura superior en su lugar cuando no está en uso, evitando una rotación no deseada.

---

8. Sistema Eléctrico

• Batería: Alimenta los sistemas eléctricos, incluyendo el arranque del motor, las luces y la instrumentación.
• Alternador: Carga la batería y suministra energía eléctrica a los componentes de la máquina mientras el motor está en marcha.
• Arnés de Cableado: Conecta los componentes eléctricos, lo que permite la comunicación entre la unidad de control central y varios sistemas.
• Sistema de Iluminación: Incluye faros delanteros, luces traseras y luces de trabajo para operar en condiciones de poca luz.
• Sensores y Sistemas de Monitoreo: Proporcionan diagnóstico y monitorean los parámetros críticos de la máquina, ofreciendo al operador datos y alertas en tiempo real para problemas de mantenimiento u operativos.

---

9. Sistema de combustible

• Tanque de combustible: Almacena el combustible diésel necesario para el motor.
• Filtros de combustible: Limpian el combustible antes de que entre al motor para evitar que los contaminantes causen daños.
• Líneas de combustible: Transportan el combustible desde el tanque hasta el motor y otros componentes.

---

10. Sistema de Desplazamiento

• Motores de Desplazamiento: Impulsan las orugas y permiten el movimiento hacia adelante y hacia atrás.
• Transmisión Final: Transfiere la potencia de los motores de desplazamiento a las orugas para la propulsión.
• Frenos: La PC300 está equipada con frenos hidráulicos multidisco para un frenado eficiente, incluyendo frenos de servicio y de estacionamiento.
• Bastidores de Orugas: Proporcionan la estructura de soporte para el tren de rodaje, garantizando la estabilidad mientras la máquina se mueve.

---

11. Sistema de enfriamiento

• Radiador: Enfría el refrigerante del motor, evitando el sobrecalentamiento y manteniendo un rendimiento óptimo del motor.
• Enfriadores de aceite: Enfrían el aceite hidráulico y el aceite de la transmisión para garantizar el correcto funcionamiento del sistema hidráulico.
• Ventilador de refrigerante: Asegura el flujo de aire a través del radiador y los enfriadores de aceite para mantener las temperaturas adecuadas.

---

12. Sistema de escape

• Tubo de escape: Dirige los gases de escape del motor hacia el exterior de la máquina.
• Silenciador: Reduce el ruido generado por los gases de escape.
• Sistema de postratamiento: Incluye un filtro de partículas diésel (DPF) opcional o un sistema de reducción catalítica selectiva (SCR) para cumplir con las normas de emisiones y reducir el impacto ambiental de las emisiones de escape.

---

13. Sistema de frenos

• Frenos de servicio: Frenos hidráulicos multidisco que proporcionan potencia de frenado para el funcionamiento normal.
• Freno de estacionamiento: Mantiene la máquina estacionada cuando está estacionada, a menudo integrado con el sistema de transmisión final.
• Frenos hidráulicos: Proporcionan una potencia de frenado eficaz, especialmente durante operaciones de servicio pesado.

---

14. Características de seguridad

• Botón de parada de emergencia: Permite al operador detener la excavadora en caso de emergencia.
• Alarma de marcha atrás: Suena cuando la excavadora está en reversa, alertando a los trabajadores y peatones circundantes.
• Cinturón de seguridad: Garantiza que el operador permanezca seguro dentro de la cabina.
• ROPS/FOPS (Protección contra vuelcos y caída de objetos): Protege al operador de lesiones en caso de vuelco o caída de escombros.

---

15. Accesorios opcionales

• Martillos hidráulicos: Para romper roca, hormigón y otros materiales resistentes.
• Barrenas: Para perforar agujeros para postes, cimientos u otras aplicaciones.
• Pinzas: Se utilizan para manipular materiales grandes o irregulares, como troncos, chatarra o escombros.
• Horquillas: Se utilizan para levantar y mover objetos grandes o pesados, como palés.
• Acoplamiento rápido: Permite cambiar los accesorios de forma rápida y sencilla, lo que mejora la flexibilidad operativa.

---

16. Eje trasero y giro

• Eje trasero: Ayuda a soportar la parte trasera de la máquina y proporciona estabilidad durante la operación.
• Sistema de giro: Permite que la estructura superior gire 360 ​​grados, lo que proporciona a la excavadora mayor maniobrabilidad y versatilidad en espacios reducidos.
