Imágenes de las piezas principales de la motoniveladora CAT 140K usada

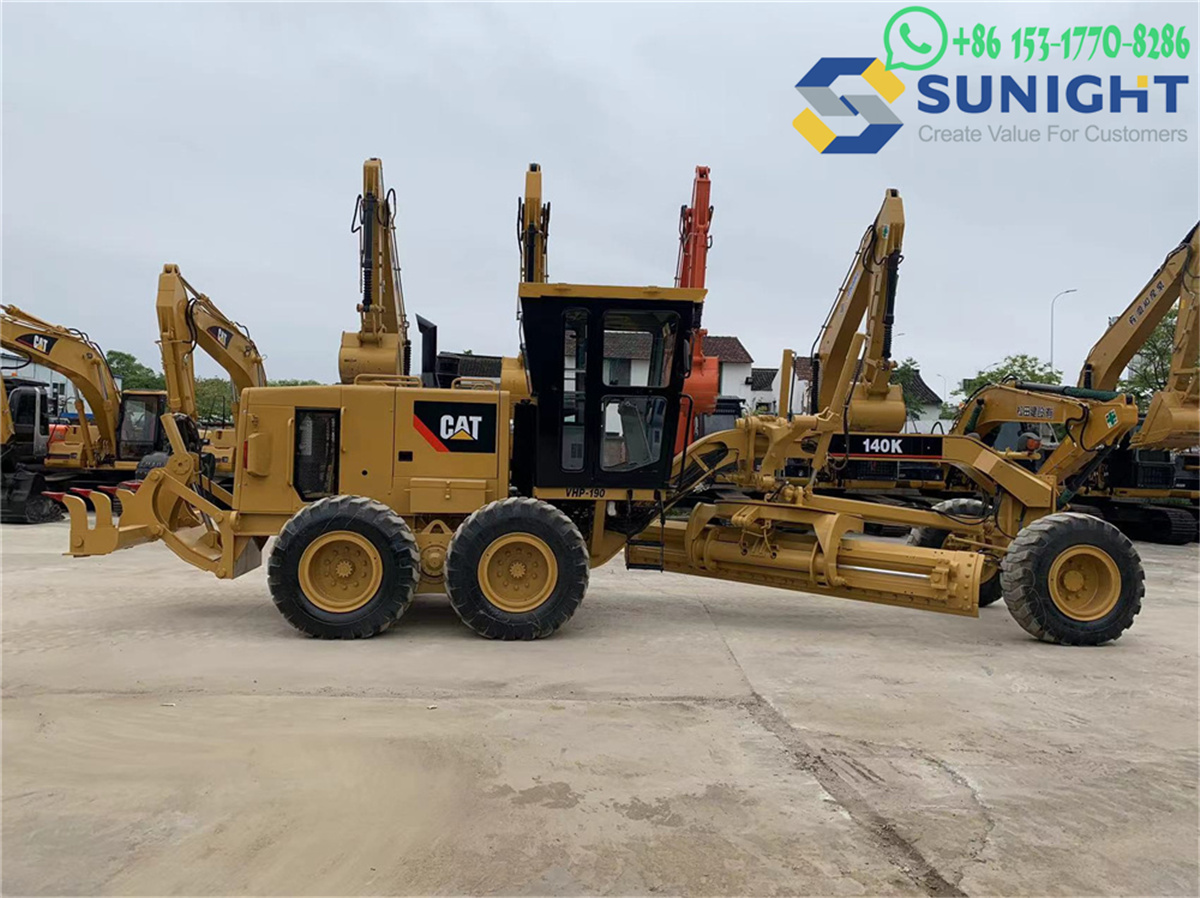

La motoniveladora Caterpillar 140K es una máquina de construcción versátil, comúnmente utilizada para nivelar superficies. A continuación, se presentan las piezas principales de una motoniveladora Caterpillar 140K:

1. Motor

• Tipo de motor: La 140K suele estar equipada con un motor Cat C7.1 ACERT. Este proporciona la potencia necesaria para impulsar la motoniveladora y realizar tareas pesadas.
• Componentes del motor: Incluye filtros de aire, filtros de combustible, sistema de refrigeración y sistema de escape.

2. Transmisión

• Transmisión Power Shift: La transmisión permite al operador cambiar de marcha sin usar el embrague, lo que proporciona un funcionamiento más suave. La 140K cuenta con una transmisión de 6 velocidades de avance y 3 de retroceso.

3. Bastidor

• El bastidor es la columna vertebral de la motoniveladora y proporciona integridad estructural y soporte a todos los demás componentes. Sostiene el motor, la transmisión y otras piezas clave en su lugar.

4. Sistema hidráulico

• Bombas y cilindros hidráulicos: La motoniveladora utiliza un sistema hidráulico para controlar el movimiento y la inclinación de la cuchilla, así como para elevar o bajar la máquina. Las bombas y cilindros hidráulicos son fundamentales para operaciones precisas.
• Tanque y fluido: Un tanque hidráulico almacena el fluido hidráulico, que circula por el sistema.

5. Cuchilla

• Vertedera: La cuchilla es la pieza clave de la motoniveladora. Se puede ajustar en altura, inclinación y ángulo según la tarea. La 140K cuenta con una vertedera de 3,6 a 4,2 m (12-14 pies), que se puede ajustar para lograr diferentes cortes y pendientes.
• Cantoneras: Son los filos de corte en el extremo de la cuchilla, que se pueden reemplazar a medida que se desgastan.

6. Círculo y pivote

• El círculo es la pieza giratoria grande que permite ajustar la cuchilla horizontalmente. El pivote es el mecanismo que permite que la cuchilla gire sobre su centro, lo que la hace muy versátil para diferentes tipos de trabajo de nivelación.

7. Cabina

• La cabina es la estación de trabajo del operador. Incluye controles para el motor, la transmisión, el sistema hidráulico y la cuchilla, así como funciones de visibilidad para que el operador vea claramente el área de trabajo.
• Asientos y controles: La cabina está equipada con asientos ergonómicos, controles tipo joystick y una pantalla intuitiva que brinda información en tiempo real sobre el funcionamiento de la máquina.

8. Dirección Articulada

• La 140K cuenta con un sistema de dirección articulada hidrostática que permite a la motoniveladora realizar giros precisos mediante la articulación de las secciones delantera y trasera de la máquina. Este sistema proporciona flexibilidad en espacios reducidos.

9. Ejes

• Los ejes delantero y trasero permiten el movimiento de la motoniveladora, siendo el eje delantero el responsable de la dirección. Estos ejes están diseñados para soportar el peso y la tensión de las operaciones de la motoniveladora.

10. Neumáticos

• La motoniveladora suele utilizar neumáticos radiales grandes, que proporcionan buena tracción y estabilidad en diversas superficies.

11. Desgarrador Trasero (Opcional)

• El desgarrador trasero es un accesorio opcional que se utiliza para romper terreno o material duro antes de nivelar. Consiste en uno o más vástagos de desgarrador que se pueden bajar al suelo.

12. Sistema de Refrigeración

• El sistema de refrigeración incluye radiadores, ventiladores y termostatos que ayudan a mantener la temperatura óptima de funcionamiento del motor y los sistemas hidráulicos.

13. Sistema de Combustible

• El sistema de combustible consta del tanque de combustible, las líneas de combustible, los filtros y la bomba de combustible. Garantiza que el motor reciba la cantidad adecuada de combustible para la combustión.

14. Sistema de Frenos

• La 140K cuenta con un sistema de frenos refrigerado por aceite que incluye frenos de disco y frenos de estacionamiento. Esto garantiza que la motoniveladora pueda detenerse de forma segura durante su funcionamiento.

15. Sistema Eléctrico

• Esto incluye el cableado, el alternador, el motor de arranque y la batería que alimentan los componentes eléctricos de la motoniveladora, como las luces, el panel de instrumentos y diversos sensores.
