Galería de rodillos compactadores SHANTUI SR12 usados, imágenes y fotografías

Galería de imágenes con miniaturas verticales

Fotos de las piezas principales del rodillo compactador SHANTUI SR12 usado

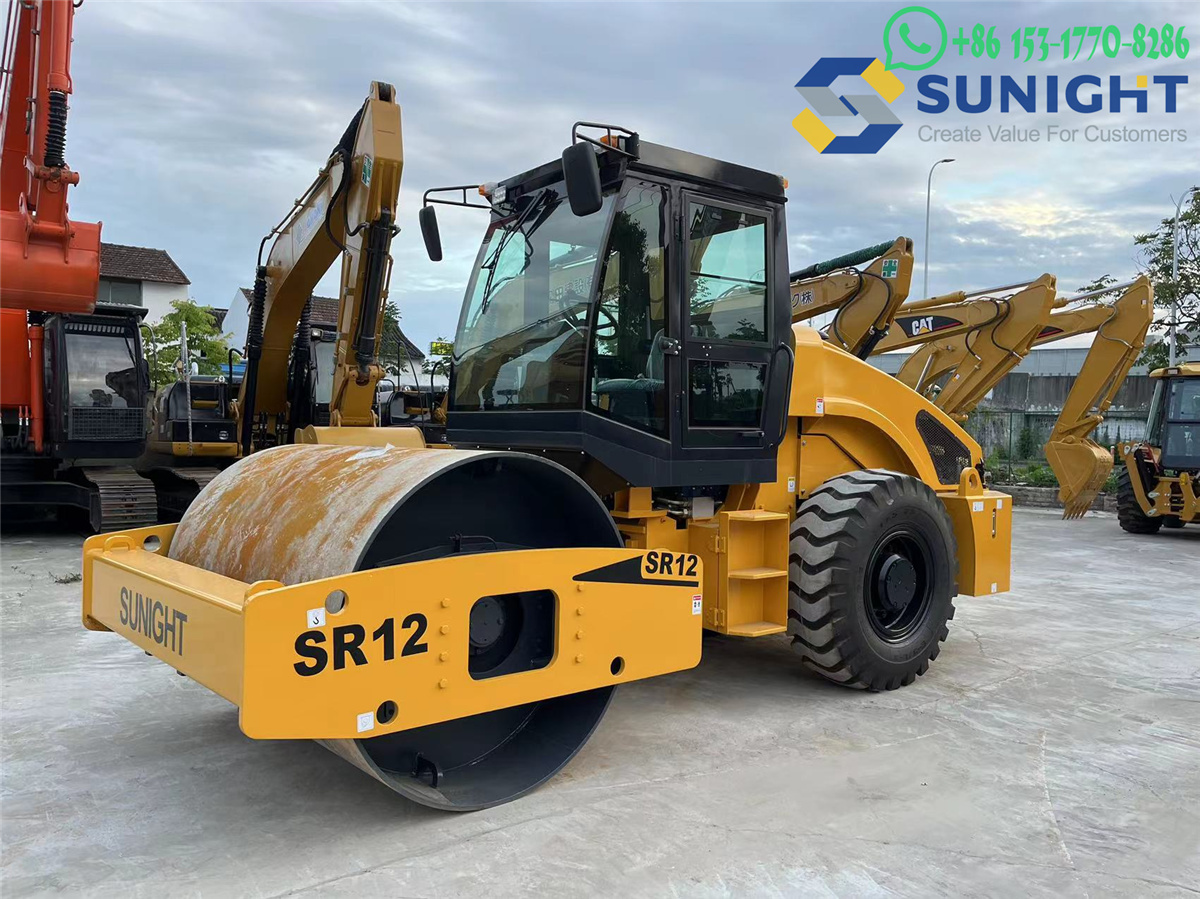

El rodillo compactador SHANTUI SR12 es un compactador potente y eficiente, diseñado para la construcción de carreteras y la compactación de suelos. A continuación, se detallan sus piezas principales:

1. Motor

• Tipo: Motor diésel, típicamente un modelo Weichai o Cummins.
• Potencia: Aproximadamente 100–125 HP (75–93 kW).
• Sistema de filtración de aire: Filtro de aire multietapa para garantizar una entrada de aire limpio para un rendimiento óptimo del motor.
• Sistema de refrigeración: Radiador y ventilador de refrigeración para mantener las temperaturas adecuadas del motor.
• Sistema de combustible:
  • Tanque de combustible
  • Inyectores de combustible
  • Bomba de combustible
  • Filtros de combustible
• Sistema de escape: Silenciador y tubo de escape para reducir el ruido y emisiones.

2. Tambor y sistema de compactación

• Tambor delantero:
  • Tipo: Tambor vibratorio o estático.
  • Ancho: Normalmente 2,1–2,3 metros.
  • Mecanismo de vibración: Los pesos excéntricos dentro del tambor generan vibraciones para la compactación.
  • Raspadores del tambor: Evitan la acumulación de material en el tambor.
• Neumáticos traseros: Los neumáticos dobles de caucho proporcionan tracción y contribuyen a la compactación.
• Sistema de riego: Rocía agua para evitar que el asfalto o la tierra se adhieran al tambor.

---

3. Sistema hidráulico

• Bomba hidráulica principal: Alimenta los sistemas de vibración, propulsión y dirección.
• Motor hidráulico: Impulsa el sistema de vibración del tambor.
• Depósito hidráulico: Almacena el fluido hidráulico para las operaciones.
• Válvulas de control: Dirigen el fluido hidráulico a componentes específicos.
• Líneas y mangueras hidráulicas: Transportan aceite hidráulico a presión.

---

4. Chasis y bastidor

• Bastidor principal: Construcción de acero de alta resistencia para mayor durabilidad e integridad estructural.
• Articulación: Proporciona flexibilidad entre las secciones delantera y trasera para una mejor maniobrabilidad.
• Soportes antivibración: Reducen la transmisión de vibraciones a la cabina del operador.

---

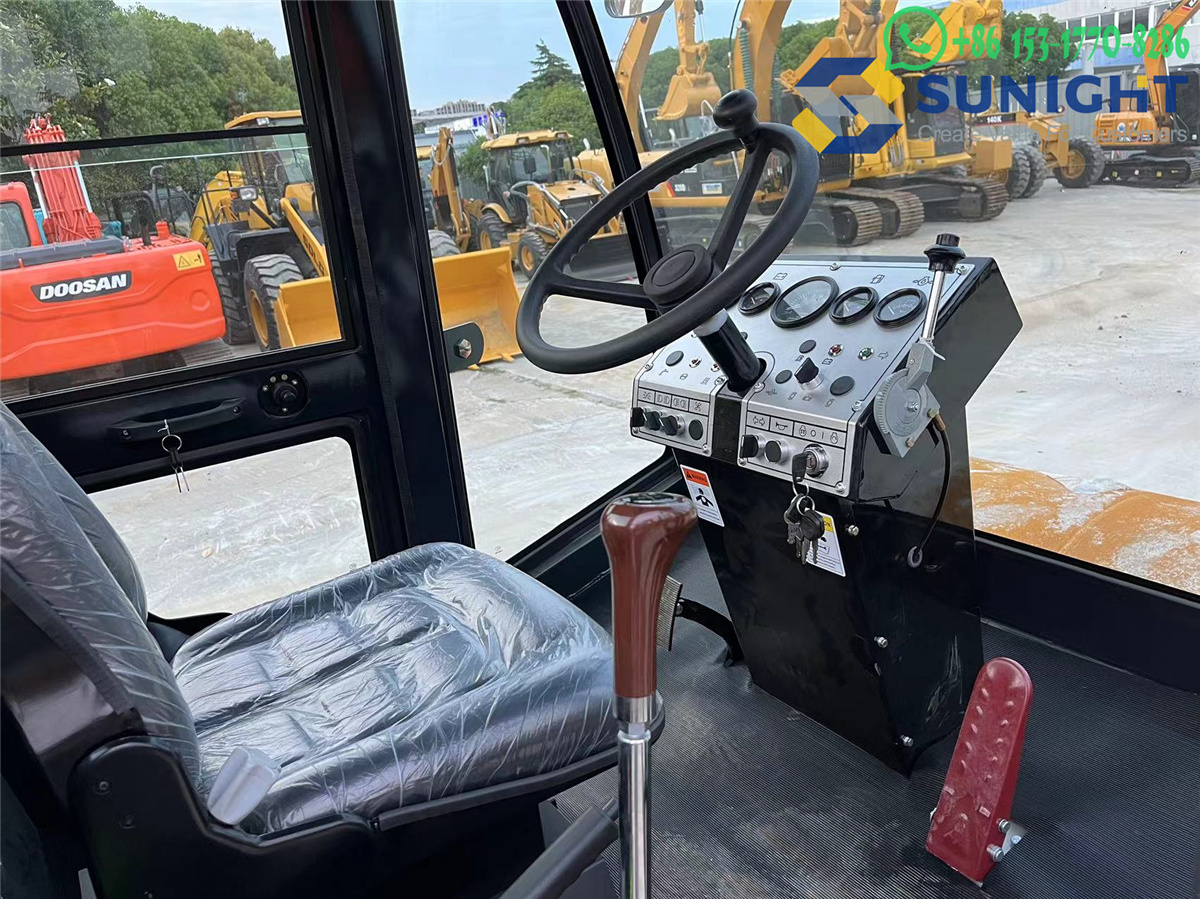

5. Cabina del operador

• ROPS/FOPS: Las estructuras de protección contra vuelcos y caída de objetos garantizan la seguridad del operador.
• Asiento: Asiento ergonómico y ajustable para la comodidad del operador durante operaciones prolongadas.
• Consola de control:
  • Controles de palanca de mando para la configuración de conducción y vibración.
  • Panel de instrumentos para monitorear el estado del motor, la frecuencia de vibración y otros indicadores clave.
• Visibilidad: Grandes ventanas de vidrio para una visibilidad clara del área de trabajo.
• Control de climatización: Aire acondicionado y calefacción para la comodidad del operador.

---

6. Sistema de tracción

• Motores de desplazamiento: Motores hidráulicos que impulsan el tambor y las ruedas traseras para el movimiento.
• Transmisión: Transmisión hidrostática para un funcionamiento suave y eficiente.
• Ejes: El eje trasero soporta la tracción y la carga.

---

7. Sistema de dirección

• Tipo: Dirección articulada hidráulica.
• Bomba de dirección: Alimenta el sistema hidráulico de dirección.
• Cilindro de dirección: Ajusta la articulación de las secciones delantera y trasera.

---

8. Sistema Eléctrico

• Batería: Alimenta el motor de arranque y los componentes eléctricos.
• Alternador: Carga la batería y suministra electricidad durante el funcionamiento.
• Sistema de Iluminación:
  • Faros delanteros y traseros para operaciones nocturnas.
  • Luces de trabajo para mejorar la visibilidad en condiciones de poca luz.
• Arnés de Cableado: Conecta los componentes eléctricos de la máquina.
• Sistemas de Advertencia: Alertas de fallas del motor, bajo nivel de combustible o problemas hidráulicos.

---

9. Sistema de Control de Vibración

• Control de Amplitud: Ajusta la profundidad de compactación según el tipo de material.
• Ajuste de Frecuencia: Permite ajustar la intensidad de la vibración según las necesidades específicas de compactación.
• Pesas Excéntricas: Generan vibración dentro del tambor para una compactación eficaz.

---

10. Características de seguridad

• Botón de parada de emergencia: Apaga rápidamente la máquina en caso de emergencia.
• Alarma de marcha atrás: Alerta a los trabajadores cercanos cuando la aplanadora está retrocediendo.
• Cinturón de seguridad: Asegura al operador durante la operación.
• Pasamanos y escalones: Garantizan un acceso seguro a la cabina.

---

11. Sistema de rociado de agua

• Tanque de agua: Almacena agua para rociar el tambor.
• Boquillas de rociado: Distribuyen el agua uniformemente sobre la superficie del tambor.
• Bomba de agua: Suministra agua desde el tanque a las boquillas de rociado.

---

12. Neumáticos y sistema de tracción

• Neumáticos traseros: Proporcionan tracción y fuerza de compactación adicional.
• Diseño de la banda de rodadura: Garantiza el agarre en superficies sueltas o irregulares.

---

13. Sistema de refrigeración

• Radiador: Mantiene el motor y los sistemas hidráulicos a una temperatura óptima.
• Ventilador de refrigeración: Garantiza un flujo de aire adecuado a través del radiador.
• Enfriador de aceite: Evita el sobrecalentamiento de los aceites hidráulico y del motor.

---

14. Contrapeso

• Contrapeso trasero: Mejora la estabilidad de la máquina y la fuerza de compactación al equilibrar la carga.
