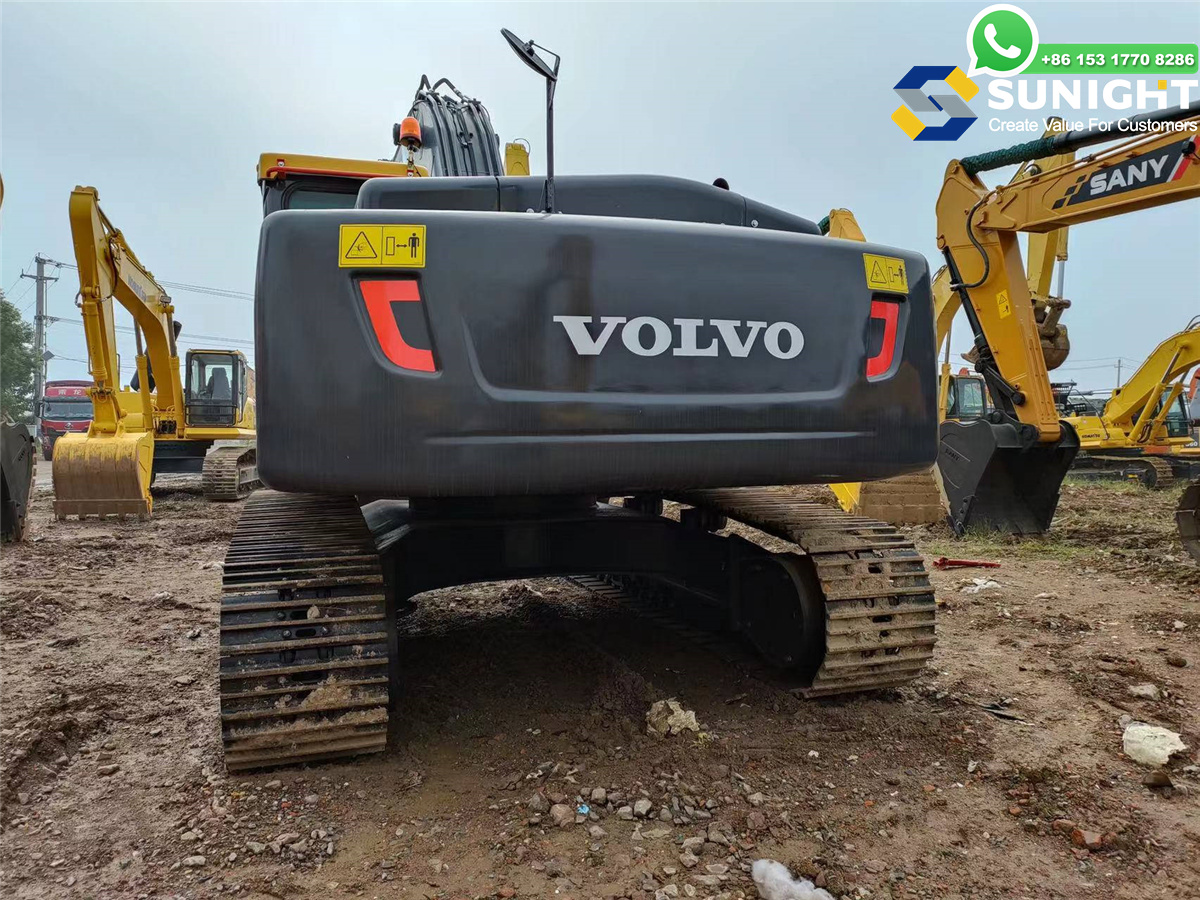

Galería de excavadoras Volvo EC290 usadas, imágenes y fotografías

Galería de imágenes con miniaturas verticales

Imágenes de las piezas principales de la excavadora Volvo EC290 usada

La Volvo EC290 es una excavadora hidráulica de cadenas más grande y potente que ofrece un rendimiento robusto para tareas exigentes en las industrias de la construcción, la minería y la maquinaria pesada. A continuación, se presentan las piezas principales de la excavadora Volvo EC290:

1. Motor

El motor diésel Volvo D6D impulsa la EC290. Es un motor de 6 cilindros turboalimentado con intercooler, diseñado para proporcionar alta potencia y eficiencia. Su función principal es impulsar el sistema hidráulico y las orugas para el desplazamiento.

2. Sistema hidráulico

• La bomba hidráulica principal suministra alta presión para operar los cilindros y motores hidráulicos que controlan la pluma, el brazo, el cucharón y otros accesorios.
• Los cilindros hidráulicos proporcionan la fuerza de elevación y el movimiento de la pluma, el brazo y el cucharón.
• Las válvulas de control hidráulico gestionan el flujo de fluido a cada cilindro e accesorio, lo que permite un control preciso del movimiento.

3. Tren de rodaje

• Bastidor de orugas: El componente estructural principal que alberga las orugas, las ruedas dentadas y los rodillos. Proporciona estabilidad y resistencia a la excavadora.
• Orugas: Orugas de acero que permiten el movimiento en superficies irregulares. La EC290 utiliza orugas anchas y duraderas para una estabilidad óptima.
• Rodillos: Soportan el sistema de orugas, garantizando un movimiento suave de la máquina sobre el suelo.
• Ruedas guía y ruedas dentadas: Guían e impulsan las orugas. La rueda dentada transfiere la potencia del motor de tracción a las orugas.
• Zapatas de oruga: Las zapatas de la oruga que hacen contacto con el suelo.

  4. Estructura superior

  • Cabina: La cabina del operador donde se alojan los controles, la instrumentación y los dispositivos de seguridad. La cabina ofrece excelente visibilidad y comodidad.
  • Cojinete de giro: Permite que la estructura superior (cabina, pluma, brazo) gire 360 ​​grados.
  • Contrapeso: Un bloque pesado ubicado en la parte trasera de la excavadora, que equilibra la máquina para evitar que se vuelque durante las operaciones de elevación y excavación.

  5. Pluma, brazo (balancín) y cucharón

  • Pluma: La estructura vertical grande que soporta el brazo. La pluma proporciona la altura de elevación.
  • Brazo (balancín): La parte larga unida a la pluma que se extiende hacia adelante y hacia abajo. Proporciona el alcance y la profundidad de excavación de la excavadora.
  • Cucharón: Fijado al extremo del brazo, el cucharón se utiliza para excavar, cargar y elevar materiales. El EC290 puede utilizar varios accesorios como un cucharón, una pinza o una barrena.

  6. Sistema de fijación

  • Este sistema permite conectar diferentes herramientas o implementos al brazo. Los accesorios más comunes incluyen:
    • Cucharones (estándar, de servicio pesado y para rocas)
    • Martillos hidráulicos
    • Pinzas
    • Desgarradores

    7. Sistema de refrigeración

    • El sistema de refrigeración consta de un radiador, un ventilador y un enfriador de aceite para mantener temperaturas óptimas de funcionamiento del motor y del sistema hidráulico.
    • Depósito de refrigerante: Almacena el refrigerante para evitar el sobrecalentamiento del motor.

    8. Sistema eléctrico

    • Alternador: Carga la batería y alimenta el sistema eléctrico.
    • Batería: Suministra energía al encendido y a los componentes eléctricos.
    • Arnés de cables y fusibles: Garantizan una distribución de energía segura y eficiente a todos los componentes eléctricos.

    9. Sistema de Transmisión y Accionamiento

    • Motores de Transmisión Final: Conectados a las orugas, estos motores convierten la potencia del motor en movimiento de las orugas.
    • Engranajes Planetarios: Participan en la reducción de la velocidad y el aumento del torque para el movimiento de las orugas.

    10. Sistema de Giro

    • Motor de Giro: Impulsa la rotación de la estructura superior.
    • Reductor de Giro: Reduce la velocidad del motor y aumenta el torque para una rotación suave de 360 ​​grados.
    • Anillo de Giro: Mecanismo de rotación que permite que la parte superior de la excavadora gire alrededor de la base.

    11. Sistema de combustible

    • Tanque de combustible: Contiene el combustible diésel para el motor.
    • Filtros de combustible: Protegen el motor filtrando las impurezas del combustible antes de que entre en él.

    12. Sistema de dirección

    • La EC290 se controla mediante palancas de control hidráulico operadas por piloto que permiten al operador dirigir y operar las orugas, así como la pluma, el brazo y el cucharón.
    • Cilindros de dirección hidráulica: Dirigen el movimiento de las orugas para una maniobra precisa de la máquina.

    13. Transmisión final y eje

    • La transmisión final es una parte esencial del tren de potencia que convierte la potencia del motor en movimiento para las orugas. Incluye una caja de engranajes planetarios, un motor de accionamiento y un diferencial.

      14. Comodidad y seguridad del operador

      • Controles piloto hidráulicos: Estos controles ofrecen un manejo preciso de los movimientos de la excavadora.
      • Asiento con suspensión: Proporciona comodidad al operador durante largas horas de operación.
      • Aire acondicionado y calefacción: Mantiene un clima confortable dentro de la cabina.
      • Características de seguridad: Incluye protección antivuelco (ROPS), protección contra la caída de objetos (FOPS) y visibilidad mejorada.

        15. Cabina e instrumentación

        • La cabina alberga los controles y las pantallas que el operador utiliza para supervisar y controlar la excavadora. Generalmente incluye:
          • Controles de joystick para las operaciones de pluma, brazo, cucharón y giro.
          • Pantalla: Proporciona información sobre los niveles de combustible, el estado del motor, la presión del sistema hidráulico y el diagnóstico de la máquina..
