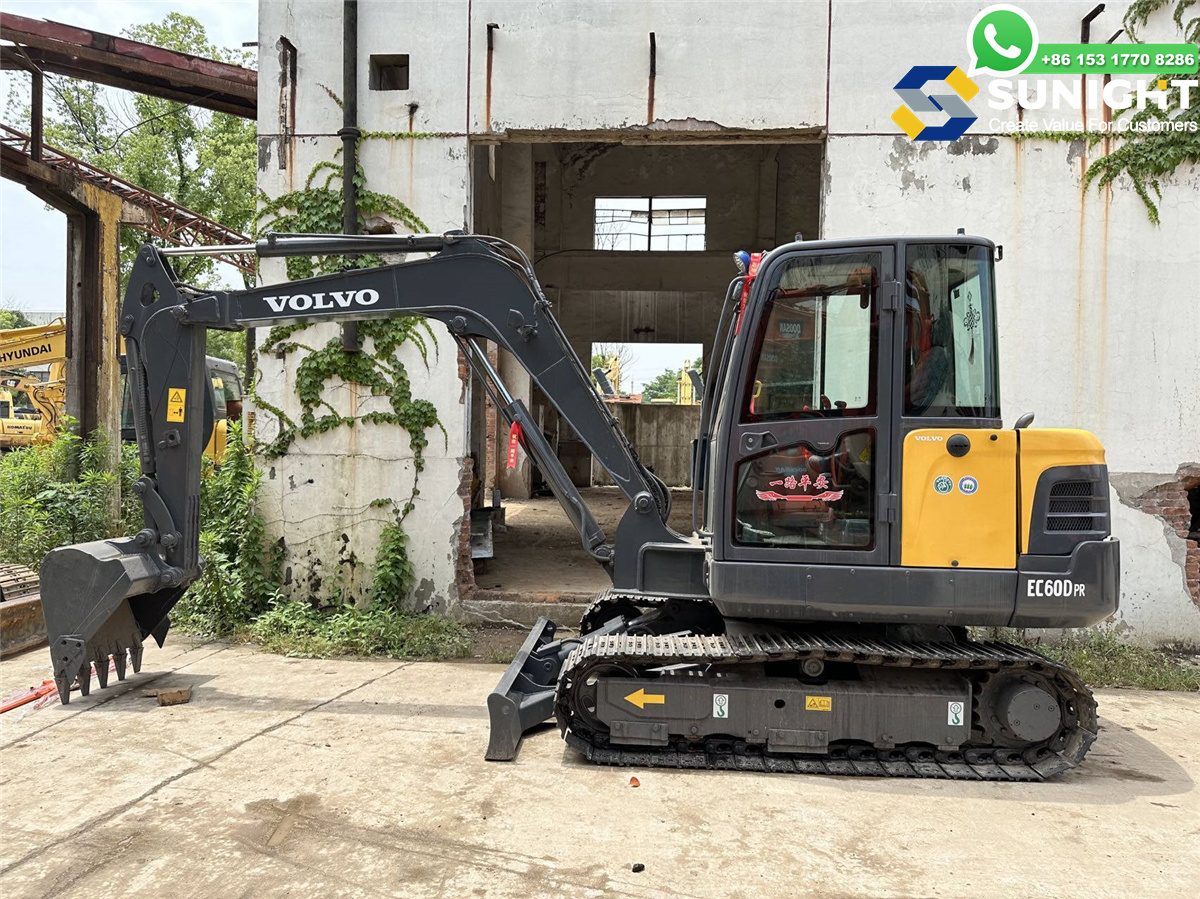

La Volvo EC60D es una excavadora compacta de tamaño mediano de 6 toneladas que combina alto rendimiento, eficiencia de combustible y durabilidad. Está diseñada para diversas aplicaciones, como construcción, paisajismo, trabajos de servicios públicos y demolición ligera. La EC60D forma parte de la serie D de Volvo y es conocida por su tamaño compacto, su robusto sistema hidráulico y su fácil manejo.

Las piezas principales de la Volvo EC60D son:

1. Motor

• Tipo de motor: Volvo D2.6H, motor diésel turboalimentado de 4 cilindros.
• Potencia: Aproximadamente 55 hp (41 kW).
• Función: Impulsa la excavadora y sus sistemas hidráulicos.
• Características:
  • Turboalimentado: Proporciona alto rendimiento y potencia para tareas de excavación, elevación y manipulación de materiales.
  • Eficiencia de combustible: Diseñado para un bajo consumo de combustible, lo que reduce los costos operativos sin sacrificar la potencia.
  • Cumplimiento de emisiones: Cumple con las normas de emisiones modernas, lo que garantiza un menor impacto ambiental.

  2. Sistema hidráulico

  • Bomba hidráulica principal: Suministra fluido hidráulico a los diversos componentes de la máquina (pluma, brazo, cucharón, giro y desplazamiento).
  • Cilindros hidráulicos: Se utilizan para controlar el movimiento de la pluma, el brazo, el cucharón y las funciones de giro.
  • Tanque hidráulico: Almacena el fluido hidráulico que impulsa las funciones hidráulicas.
  • Filtros hidráulicos: Protegen el sistema hidráulico eliminando los contaminantes del fluido, lo que garantiza un funcionamiento suave y prolonga la vida útil del sistema.
  • Válvula de control hidráulico: Dirige el fluido hidráulico a los cilindros correspondientes según las instrucciones del operador.

  3. Pluma

  • Función: La pluma se extiende desde el cuerpo de la máquina y sostiene el brazo y el cucharón, lo que permite un alcance vertical y horizontal.
  • Cilindro hidráulico: Controla la elevación y el descenso de la pluma.
  • Diseño de la pluma: Reforzada para mayor durabilidad y optimizada para mayor resistencia, a la vez que minimiza el peso para una máxima eficiencia.

  4. Brazo (Brazo)

  • Función: El brazo conecta el cucharón a la pluma y permite un mayor alcance para excavar y manipular materiales.
  • Cilindro hidráulico: Extiende y retrae el brazo para proporcionar el alcance necesario para excavar, levantar y recoger.
  • Diseño del brazo: Diseñado para mayor durabilidad, ofreciendo un equilibrio entre resistencia y flexibilidad.

  5. Cuchara

  • Función: Se utiliza para excavar, levantar y transportar materiales como tierra, grava y escombros.
  • Tipos de cuchara: La EC60D puede equiparse con varios tipos de cucharas, como cucharas de uso general o de servicio pesado, según la aplicación específica.
  • Vinculación de la cuchara: La articulación conecta la cuchara al brazo, lo que permite que la cuchara incline, recoja y descargue el material de manera eficiente.

  6. Tren de Rodaje

  • Orugas: Cuentan con orugas de goma que proporcionan estabilidad y tracción, permitiendo que la máquina opere en diversos terrenos, incluyendo suelo blando, grava y asfalto.
  • Rodillos de la Oruga: Ayudan a distribuir el peso de la excavadora uniformemente y sujetan las orugas para un funcionamiento más suave.
  • Piñones: Engranan con las orugas y proporcionan la fuerza necesaria para mover la máquina.
  • Ruedas Guía: Mantienen la tensión adecuada de las orugas y garantizan que permanezcan alineadas y en buen estado durante el funcionamiento.

  7. Cabina y controles del operador

  • Cabina: Ofrece un espacio de trabajo ergonómico para el operador con buena visibilidad, control de climatización y características de confort.
  • Ergonomía: Asientos ajustables, controles intuitivos y una pantalla fácil de leer garantizan que el operador pueda trabajar durante largos periodos con mínima fatiga.
  • Pantalla: Muestra datos importantes de la máquina, como los niveles de combustible, el rendimiento del motor e información de diagnóstico, lo que ayuda al operador a supervisar el estado de la máquina.
  • Joysticks hidráulicos: Permiten un control suave y preciso de la pluma, el brazo, el cucharón y las funciones de desplazamiento.
  • Control de climatización: Las opciones de aire acondicionado y calefacción brindan comodidad al operador en todas las condiciones climáticas.

  8. Mecanismo de Desplazamiento

  • Motores de Transmisión: Impulsan las orugas de goma, lo que permite que la máquina avance, retroceda y gire con facilidad.
  • Velocidad de Desplazamiento: La EC60D ofrece velocidades de desplazamiento ajustables, lo que permite al operador moverse rápida o lentamente según el terreno y los requisitos del trabajo.
  • Funcionalidad de Desplazamiento: La máquina puede operar eficientemente en terrenos irregulares, zonas inclinadas y espacios reducidos.

  9. Contrapeso

  • Función: Ubicado en la parte trasera de la excavadora, el contrapeso ayuda a mantener el equilibrio durante la elevación, la excavación y otras operaciones en las que la pluma, el brazo y el cucharón están extendidos.
  • Peso: El contrapeso evita el vuelco al compensar las fuerzas generadas durante el uso de la máquina, especialmente durante tareas pesadas de elevación o excavación.

  10. Mecanismo de Giro

  • Motor de Giro: Impulsa la rotación de la estructura superior (cabina, pluma, brazo, cucharón) alrededor del tren de rodaje.
  • Cojinete de Giro: Un cojinete grande que soporta la estructura superior y permite una rotación suave y precisa.
  • Control de Velocidad de Giro: Permite controlar la velocidad de rotación, lo que permite un mejor control al girar la estructura superior.

  11. Sistema de refrigeración

  • Radiador: Enfría el motor y el sistema hidráulico para evitar el sobrecalentamiento durante largos periodos de funcionamiento.
  • Ventiladores de refrigeración: Garantizan el flujo de aire para enfriar componentes críticos como el motor y los fluidos hidráulicos.
  • Depósito de refrigerante: Almacena y circula el refrigerante para mantener la temperatura óptima para el rendimiento del motor.

  12. Sistema Eléctrico

  • Batería: Proporciona energía eléctrica para arrancar el motor y hacer funcionar diversos componentes eléctricos.
  • Alternador: Carga la batería y alimenta componentes eléctricos como luces, sensores y la pantalla del operador cuando el motor está en marcha.
  • Caja de Fusibles: Protege el sistema eléctrico de sobrecargas y cortocircuitos distribuyendo la energía y evitando daños a componentes sensibles.

  13. Sistema de combustible

  • Tanque de combustible: Almacena el combustible diésel que impulsa el motor.
  • Filtro de combustible: Garantiza que el combustible limpio ingrese al motor, evitando que los contaminantes dañen el sistema y reduzcan el rendimiento.
  • Bomba de combustible: Transfiere el combustible del tanque al motor.

  14. Sistema de Aire Acondicionado y HVAC

  • HVAC: Proporciona calefacción, ventilación y aire acondicionado para mantener la comodidad del operador en diversas condiciones ambientales.
  • Filtros de Aire: Limpian el aire que entra al sistema HVAC para garantizar un ambiente agradable y sin polvo dentro de la cabina.

    15. Sistema de Escape

    • Silenciador: Reduce el ruido producido por los gases de escape.
    • Control de Emisiones: Incluye componentes como un Filtro de Partículas Diésel (DPF) y Reducción Catalítica Selectiva (SCR) para cumplir con las normas de emisiones ambientales.

      16. Características de Servicio y Mantenimiento

      • Acceso para Mantenimiento: Fácil acceso a los puntos de servicio para tareas rutinarias como la revisión de niveles de fluidos, el cambio de filtros y la lubricación de piezas móviles.
      • Cambio de Aceite y Filtro: Ubicaciones convenientes para cambiar el aceite del motor, el aceite hidráulico y los filtros, lo que minimiza el tiempo de inactividad por mantenimiento.
      • Sistema de Diagnóstico: Los diagnósticos integrados a bordo ayudan a los operadores y al personal de servicio a monitorear el estado y el rendimiento de la máquina, alertándolos sobre las necesidades de mantenimiento o reparación.

      17. Características de seguridad

      • Sistema de presencia del operador: Impide que la máquina arranque a menos que el operador esté sentado y con el cinturón de seguridad abrochado.
      • Estructura de protección antivuelco (ROPS): Proporciona protección en caso de vuelco.
      • Estructura de protección contra la caída de objetos (FOPS): Protege al operador de la caída de escombros durante la operación.
      • Cámaras y sensores: Las cámaras opcionales, incluyendo los sistemas de visión trasera y de 360 ​​grados, mejoran el conocimiento de la situación y la seguridad.

      18. Accesorios y sistemas auxiliares

      • Acoplamiento rápido: Los acopladores rápidos hidráulicos permiten cambios de accesorios fáciles y rápidos, lo que aumenta la versatilidad de la excavadora.
      • Sistema hidráulico auxiliar: La EC60D está equipada con sistemas hidráulicos auxiliares para accionar accesorios como martillos, barrenas y pinzas.
      • Pulgar hidráulico: Un accesorio útil para sujetar y manipular materiales como troncos, rocas y escombros.
